Mappaggio di una sezione mediante regole

Durante i trasferimenti di sezioni SMLX tra Advance Steel e Revit è possibile mappare elementi mediante database di mappaggio.

Importante: Durante il trasferimento tramite SMLX, il mappaggio di sezioni è importante perché consente di risolvere le sezioni denominate in modo diverso in software differenti. Ad esempio, la sezione HEA400 di Advance Steel in Revit è denominata HE400A. Il mappaggio dei database consente di associare i due nomi e di importare in modo adeguato la sezione corretta.

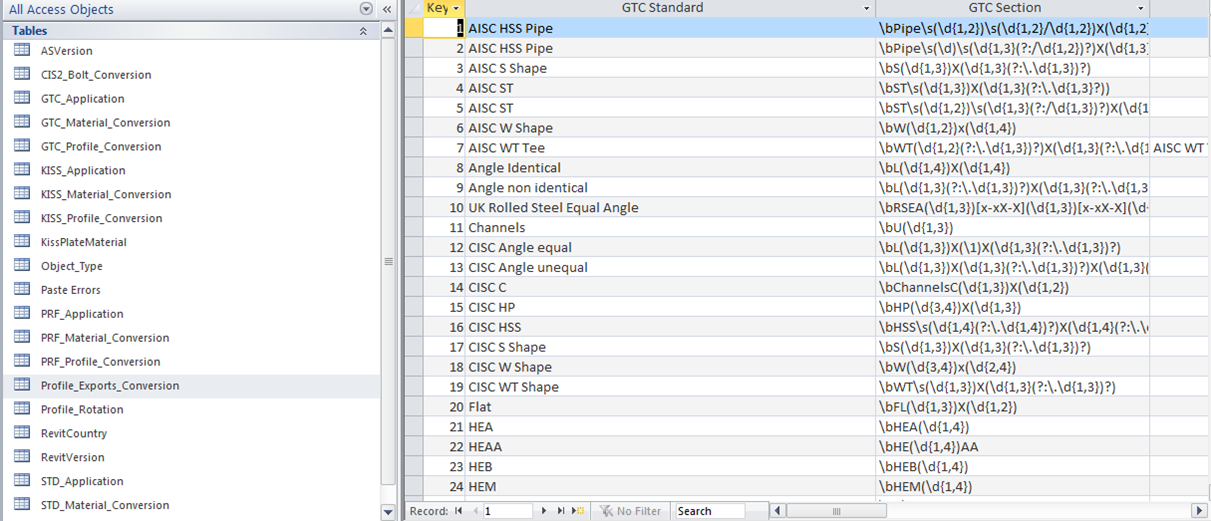

Il database di mappaggio è GTCMapping2016.mdb ed è reperibile in C:\Programmi\Autodesk\Advance\Data. Il database viene installato in una cartella Programmi ed è possibile accedere ad esso e modificarlo con qualsiasi editor di database (ad esempio Microsoft Access). Anche l'editor Tabella strumenti di gestione offre alcune funzioni di modifica (modifica di nuove linee).

Il database contiene tabelle correlate a trasferimento di SMLX, mappaggio KISS, conversione PRF e conversione di bulloni per il formato CIS2. Esso supporta la definizione di mappaggio per profili, rotazione profilo, bulloni e materiali.

.

Il mappaggio può essere eseguito nelle seguenti modalità:

• Mappaggio 1 ad 1 , in cui ogni dimensione della sezione viene mappata singolarmente.
• Mappaggio basato su regole, in cui una determinata regola (mediante token) consente il mappaggio di un'intera classe in una riga di definizione.

La versione corrente dell'estensione di Advance Steel per Revit include il mappaggio per le sezioni più utilizzate dalle librerie di Revit di Stati Uniti, Regno Unito e Australia.

Tutti i mappaggi manuali richiesti da Advance Steel o Revit durante l'importazione vengono salvati nel database per un utilizzo successivo come mappaggio uno ad uno.

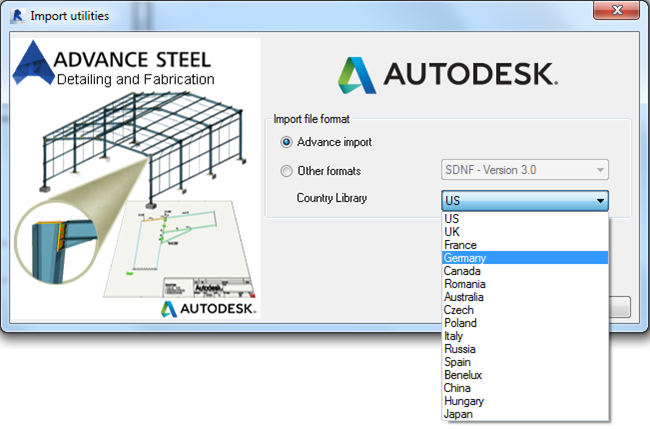

La configurazione del mappaggio può essere dipendente dal paese; questo consente di avere un mappaggio specifico per il paese selezionabile in fase di importazione/esportazione.
