È possibile specificare diversi colori, spessori di linea e modelli per il segmento iniziale e il segmento finale del modello analitico di pilastri, travi e controventi.
- Nel Browser di progetto aprire una vista di pianta analitica.
- Fare clic sulla scheda Gestisci
gruppo Impostazioni
(Stili oggetti). - Fare clic sulla scheda Oggetti modello analitico nella finestra di dialogo Stili oggetti.
- Espandere la categoria di elementi analitici applicabili.
- Specificare il colore, lo spessore e il motivo della linea per i segmenti iniziale e finale dell'elemento analitico (in Pilastri analitici è disponibile Segmento superiore e Segmento di base).
- Fare due volte clic su OK per accettare e applicare le impostazioni del colore.
- Fare clic sulla scheda Gestisci gruppo Impostazioni
(Impostazioni strutturali). - Fare clic sulla scheda Impostazioni modello analitico.
- In Visibilità modello analitico, selezionare Distingui le estremità degli elementi analitici lineari.

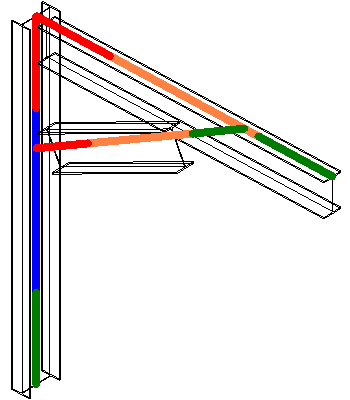

Nell'esempio riportato di seguito, i segmenti iniziale e superiore sono visualizzati in rosso. I segmenti finale e di base sono visualizzati in verde.
