Disegno di carichi lineari con o senza host

È possibile disegnare un carico lineare lungo elementi strutturali in un vista analitica.

1. Fare clic sulla scheda Analizzagruppo Modello analitico (Carichi).
2. Fare clic sulla scheda Modifica | Posiziona carichigruppo Carichi (Carico lineare).
3. Nella tavolozza Proprietà, selezionare un valore per Condizione di carico.
4. Per il parametro Orienta su, selezionare Progetto o Piano di lavoro.

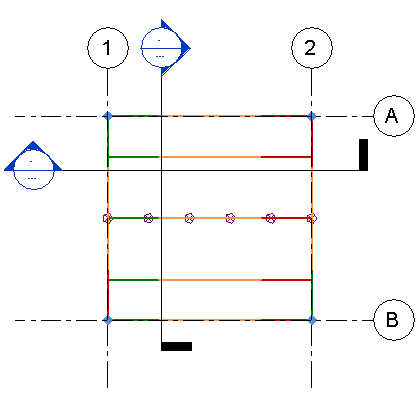

5. Disegnare i carichi lineari nel modello, ad esempio lungo un travetto.


Posizionamento di un carico lineare ospitato lungo i bordi di un muro o di un pavimento strutturale e lungo elementi del telaio strutturale

1. Fare clic sulla scheda Analizzagruppo Modello analitico (Carichi).
2. Fare clic sulla scheda Modifica | Posiziona carichigruppo Carichi (Carico lineare ospitato).
3. Nella tavolozza Proprietà, selezionare un valore per Condizione di carico.
4. Per il parametro Orienta su, selezionare Progetto o Sistema di coordinate locali host.
5. Selezionare un componente lungo il quale posizionare l'istanza di carico.
