Molti dei termini utilizzati per identificare gli oggetti in Revit sono comunemente utilizzati nel settore. Altri vengono tuttavia utilizzati esclusivamente in Revit, ed è importante conoscerli per comprendere il funzionamento del software.
- Smorzatore di flusso: utilizzato per il controllo del volume di portata.
- Gruppo Dati: gruppi utilizzati per il collegamento di dispositivi con connettori di tipo di sistema di dati, telefono, sicurezza, allarme incendio, chiamata infermiera, controlli e comunicazione.
- Attrezzatura montata sul condotto: rilevatori di fumo, generatori di vapore
- Gomito: un raccordo di tipo curvo a gomito
- Ingresso: punto di entrata del fluido nel sistema (lamelle, griglie, grate)
- Attrezzatura: attrezzatura generica
- Uscita: punto di uscita del fluido nel sistema
- Interazione ventilatore e sistema: unità di trattamento aria, ventole in linea
- Cappa: cucina, laboratorio e altre cappe di aspirazione
- Giunzione: intersezione fra tre o più segmenti (raccordi a T, a croce o a Y)

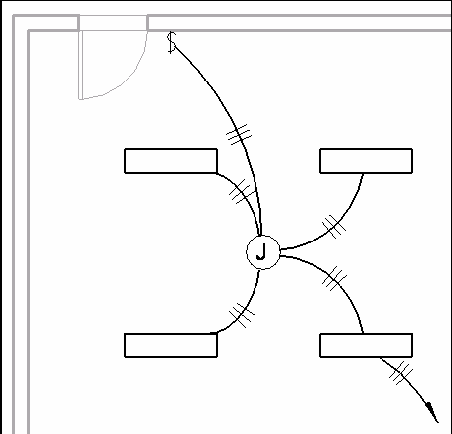

- Scatola di giunzione: dispositivi di gestione dei cavi mediante i quali il cablaggio viene generalmente effettuato attraverso il dispositivo. Come indicato nell'immagine, il cablaggio generato automaticamente viene ramificato attraverso la scatola di giunzione.
- Normale: dispositivi quali contenitori, componenti di allarmi antincendio e punti luce.
- Ostruzione: qualunque elemento che causa una caduta di pressione, ad esempio un filtro in linea
- Quadro: utilizzato per il collegamento di dispositivi/attrezzatura a connettori con valore di tipo di sistema Alimentazione e per la generazione di abachi di tipo circuito di ramo.
- Quadro elettrico generale: utilizzato per il collegamento di dispositivi/attrezzatura a connettori con valore di tipo di sistema Alimentazione e per la generazione di abachi di tipo circuito di ramo.
- Trasformatore: utilizzato per l'interconnessione di quadri e/o quadri elettrici generali di diverso voltaggio.
- Transizione: modifica di forma o dimensioni
- Non definito: nessuna funzionalità specifica
- Valvola: valvole e accessori simili
