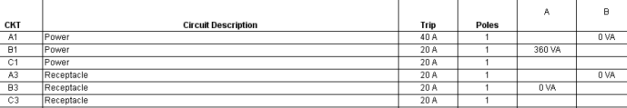

I nomi di circuiti vengono visualizzati in abachi dei quadri elettrici con il numero di circuito assegnato e in base ad una convenzione di denominazione.
L'opzione Per fase viene utilizzata in combinazione con le tre impostazioni elettriche di Denominazione del circuito per fase. Eventuali modifiche a queste impostazioni vengono applicate alla denominazione del circuito quando Per fase è selezionato. Ad esempio, le etichette A, B e C, possono essere modificate in R, S e T.
Denominazione del circuito per fase
L'opzione Denominazione del circuito per fase viene generalmente utilizzata con quadri derivati a 1 colonna e quadri elettrici generali.
- Nell'area di disegno, selezionare un pannello.
- Fare clic sulla scheda Modifica Attrezzatura elettrica
Proprietà. - Nella tavolozza Proprietà, in Elettrico - Circuiti, fare clic sul valore di Denominazione del circuito e selezionare una convenzione di denominazione.
Sono disponibili le seguenti convenzioni di denominazione dei circuiti: Nome quadro, Con prefisso, Standard e Per fase.
| Standard | |
|---|---|
| 1 | 2 |
| 3 | 4 |
| 5 | 6 |
| Nome quadro | |
|---|---|
| P1-C1 | P1-C2 |
| P1-C3 | P1-C4 |
| P1-C5 | P1-C6 |
| Per fase | |
|---|---|
| R1 | R2 |
| S1 | S2 |
| T1 | T2 |
