Definizione della geometria di una sorgente d'illuminazione

La geometria di una sorgente luminosa determina la forma della luce emessa dal dispositivo di illuminazione.

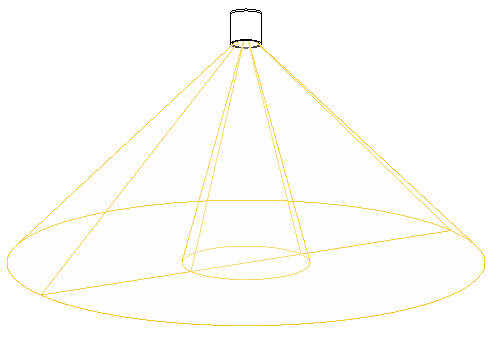

Ad esempio, nell'immagine seguente è possibile osservare due differenti geometrie per le sorgenti luminose.

Nota: È possibile definire la geometria di una sorgente luminosa in una famiglia di dispositivi di illuminazione solo nell'Editor di famiglie. Nel contesto di un progetto, non è possibile modificare la geometria di una sorgente luminosa per un dispositivo di illuminazione.

Come definire la geometria di una sorgente luminosa

  1. Creare una famiglia di dispositivi di illuminazione o aprirne una esistente.
  2. Nell'area di disegno, selezionare la sorgente luminosa.

    Nell'Editor di famiglie, la sorgente luminosa è generalmente rappresentata da una forma o da un contorno giallo.

    Nota: Se la sorgente luminosa non viene visualizzata nell'Editor di famiglie significa che non è attivata. Per attivarla, fare clic sulla scheda Creagruppo ProprietàParametri e categorie di famiglie, quindi selezionare Sorgente d'illuminazione e fare clic su OK.
  3. Fare clic sulla scheda Modifica | Sorgente d'illuminazionegruppo Illuminazione (Definizione sorgente d'illuminazione).

    In alternativa, nella tavolozza Proprietà, fare clic su Modifica accanto a Definizione sorgente d'illuminazione.

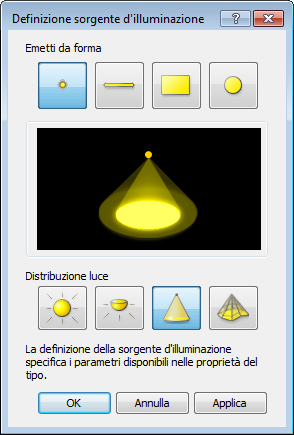

    Viene visualizzata la finestra di dialogo Definizione sorgente d'illuminazione.

  4. In Emetti da forma, selezionare la forma della luce emessa dalla sorgente luminosa, ovvero Punto, Linea, Rettangolo o Cerchio.
  5. In Distribuzione luce, selezionare la distribuzione della luce per la sorgente luminosa, ovvero Sfera, Semisfera, Riflettore o Diagramma fotometrico.
    Suggerimento: Se si intende specificare un file IES per definire la forma fotometrica della sorgente luminosa, selezionare Diagramma fotometrico.

    L'immagine cambia per illustrare le impostazioni combinate. Queste impostazioni determinano i parametri disponibili per la sorgente luminosa.

  6. Fare clic su OK.

    La forma della sorgente luminosa può cambiare nell'area di disegno, a seconda delle impostazioni selezionate per la definizione della sorgente luminosa.

  7. Salvare le modifiche alla famiglia di dispositivi di illuminazione.
