Informazioni sullo stile di visualizzazione Realistico

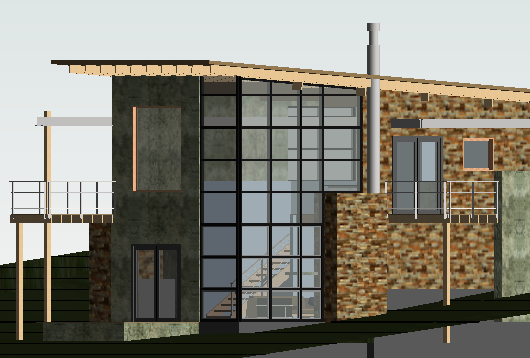

Lo stile di visualizzazione Realistico consente di visualizzare l'aspetto dei materiali in viste modificabili.

Quando si ruota il modello, le superfici vengono visualizzate in diverse condizioni di illuminazione. Selezionare Mostra ombre ambiente nella finestra di dialogo Opzioni di visualizzazione grafica per simulare una luce morbida e diffusa.

Nota: Nelle viste in stile Realistico l'illuminazione artificiale non viene visualizzata.

Se si utilizza Autodesk Revit, è inoltre possibile creare una vista realistica del modello mediante Showcase.

Vedere Flussi di lavoro Suite.

È possibile creare un rendering in tempo reale per visualizzare un modello utilizzando lo stile di visualizzazione Realistico, oppure è possibile eseguire il rendering del modello per creare un'immagine fotorealistica. Le immagini seguenti illustrano tali tipi di rendering:

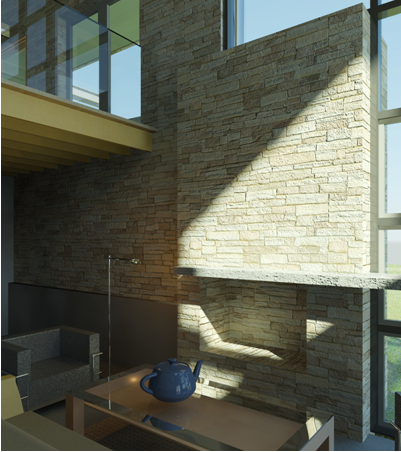

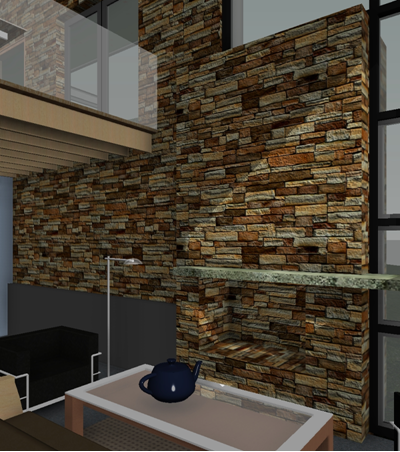

Realistico (utilizza lo stile di visualizzazione Realistico) Fotorealistico (un'immagine di rendering)

Lo stile di visualizzazione Realistico consente di visualizzare subito una rappresentazione realistica dei materiali nella vista del modello. Dopo avere specificato le impostazioni relative alle ombre e alla profondità, è possibile ruotare il modello per visualizzare come le superficie apparirebbero in diverse condizioni di luce. Per creare una vista di rendering in tempo reale, effettuare quanto segue:

  1. Creare un elemento del modello o aprire un modello esistente.
  2. Specificare le composizioni realistiche del materiale per l'elemento. Vedere Materiali.
  3. Specificare le opzioni di visualizzazione grafica.
  4. Aprire una vista che è possibile modificare.
    Nota: Le viste di rendering in tempo reale non sono disponibili nelle viste di disegno, negli abachi o nelle legende.
  5. Specificare lo stile di visualizzazione Realistico nella barra dei controlli della vista.

Per visualizzare i materiali utilizzando lo stile di visualizzazione Realistico, l'opzione Usa accelerazione hardware (Direct3D®) è attivata per default. Quando si avvia Revit, se il driver e la scheda video del computer non sono stati testati con Revit o se non soddisfano i requisiti minimi, viene visualizzato un messaggio di avviso in cui viene descritto il problema. L'avviso contiene un collegamento ipertestuale ad un sito Web di Autodesk che elenca le seguenti schede e driver video.

Poiché i materiali possono essere sottoposti a rendering solo quando l'accelerazione hardware è attivata, se questa è disattivata, lo stile di visualizzazione Realistico appare come lo stile di visualizzazione Ombreggiato. Fare clic su Opzionischeda GraficaUsa accelerazione hardware (Direct3D®) per accedere alle impostazioni dell'accelerazione hardware.
