Taglio in corrispondenza del piano di ritaglio orizzontale

È possibile tagliare una vista di prospetto, di sezione o di dettaglio in corrispondenza del piano di ritaglio orizzontale.

È possibile tagliare una vista di prospetto, di sezione o di dettaglio in corrispondenza del piano di ritaglio orizzontale. Per eseguire questa operazione, utilizzare il parametro Ritaglio orizzontale della vista. Il piano di ritaglio orizzontale è definito dal parametro Offset del ritaglio orizzontale.

Esempio

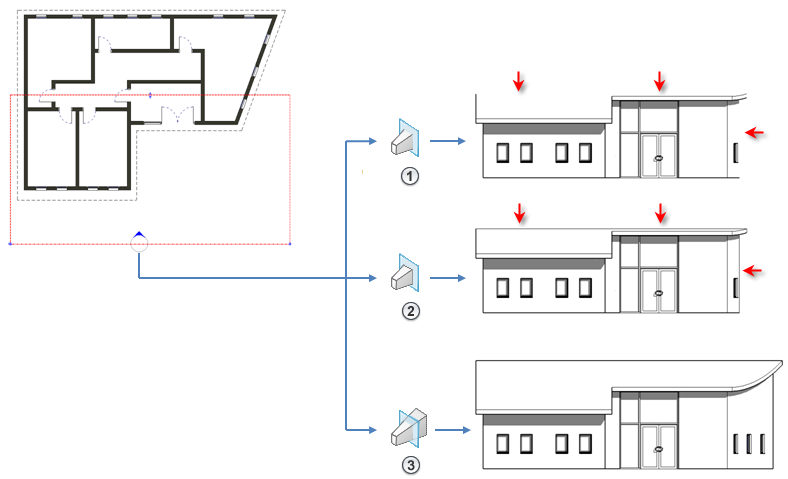

L'immagine seguente illustra il piano di ritaglio del modello e le rappresentazioni della vista di prospetto risultanti dall'impostazione del parametro Ritaglio orizzontale: Ritaglia senza linea, Ritaglia con linea e Nessun ritaglio.

Quando si taglia una vista di prospetto, sezione o dettaglio mediante il piano di ritaglio orizzontale, tale operazione non ha alcun effetto sugli elementi rappresentati simbolicamente in alcune viste, quali travi strutturali, e sulle famiglie non soggette a taglio. Questi elementi continueranno a essere visualizzati e non vengono tagliati.

Questa proprietà ha effetto sulla stampa.

Per tagliare mediante il piano di ritaglio orizzontale

  1. Nel Browser di progetto, fare clic con il pulsante destro del mouse sulla vista che si desidera tagliare mediante il piano di ritaglio orizzontale, quindi fare clic su Proprietà.

    In alternativa, se la vista è attiva nell'area di disegno, fare clic con il pulsante destro del mouse e selezionare Proprietà della vista.

  2. Nella tavolozza Proprietà, individuare il parametro Ritaglio orizzontale.

    Tale parametro è disponibile per le viste di prospetto, di sezione e di dettaglio. Per utilizzare questo parametro in una vista di dettaglio, specificare Indipendente per il parametro Impostazioni del piano di ritaglio orizzontale.

  3. Fare clic sul pulsante nella colonna Valore.

    Viene visualizzata la finestra di dialogo Ritaglio orizzontale.

  4. Nella finestra di dialogo Ritaglio orizzontale, selezionare l'opzione desiderata e fare clic su OK.
  5. Immettere un valore per Offset del ritaglio orizzontale per specificare il punto in cui viene ritagliata la vista quando è attiva la proprietà Ritaglio orizzontale.
