Per disegnare tubazioni in viste di sezione si utilizzano gli stessi strumenti e metodi utilizzati con le viste di pianta. Tuttavia, poiché il layout viene visualizzato da una prospettiva diversa, i risultati non sono sempre quelli previsti. Le tubazioni in una vista di sezione vengono disegnate in relazione al piano della vista di sezione. Durante il disegno in una vista di sezione, è necessario mantenere una vista 3D o di pianta visibile per visualizzare i risultati delle azioni. Di seguito vengono elencate alcune informazioni da considerare:
- Per definire un punto iniziale per la tubazione disegnata in una vista di sezione, selezionare un connettore esistente. Poiché non è possibile specificare la profondità del punto iniziale, si inizia da un connettore per specificarla. Se non si esegue il collegamento ad una tubazione, ad un raccordo o ad un impianto esistente, la profondità viene impostata su zero e la tubazione viene posizionata sul piano della vista e disegnata in relazione alla vista di sezione (centrata sul piano della vista di sezione quando visualizzata in una vista di pianta). Suggerimento: È possibile posizionare il piano della vista di una sezione per specificare la posizione esatta di una tubazione.
- Quando si esegue il collegamento da una tubazione ad un'altra tubazione esistente che è perpendicolare ad un piano della vista di sezione (ad esempio una tubazione da nord a sud in una vista di sezione orientata verso nord), la nuova tubazione viene posizionata in base alle seguenti condizioni:
La nuova tubazione verrà collegata al connettore disponibile più vicino al piano della vista (in primo piano) per la vista di sezione. Un connettore è disponibile quando non è già collegato ad un altro connettore e si trova entro i vincoli della vista di sezione.

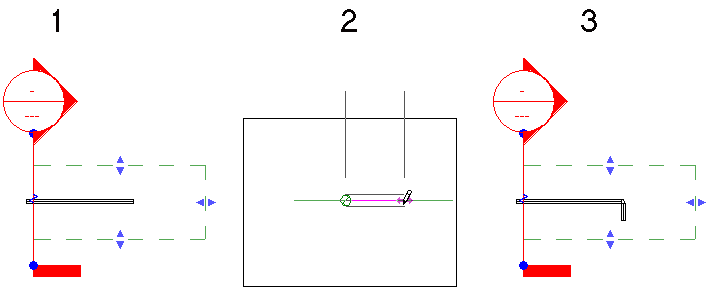

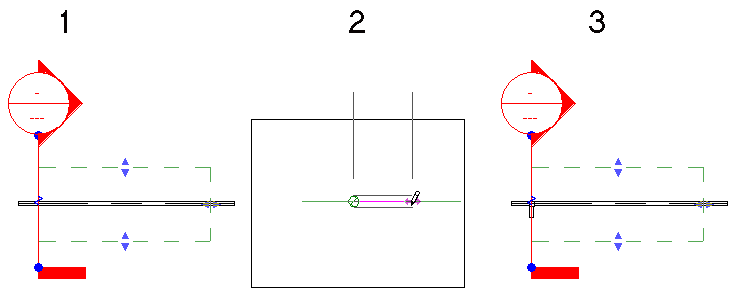

Nel seguente esempio, entrambi i connettori su una tubazione esistente (1) sono disponibili. Il segmento orizzontale aggiunto nella vista di sezione (2) è collegato al connettore più vicino al piano della vista, come mostrato nella vista di pianta (3).
Entrambi i connettori disponibili nell'intervallo di visualizzazione
-

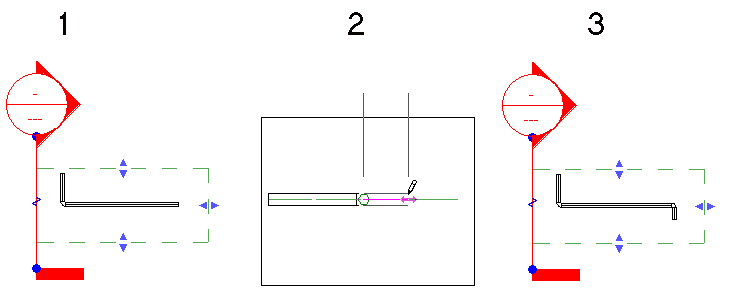

Se un solo connettore è disponibile nell'intervallo di visualizzazione, quel connettore viene utilizzato.
Un solo connettore disponibile nell'intervallo di visualizzazione

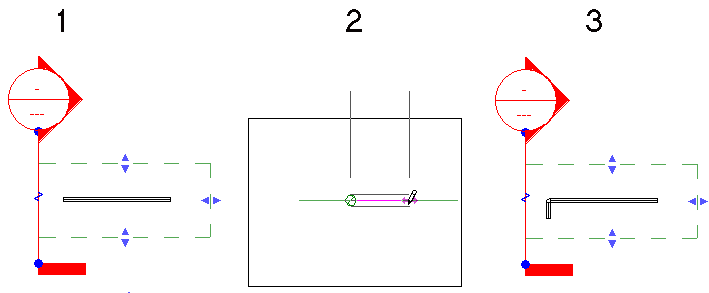

Sebbene entrambe le estremità della tubazione esistente rientrino nell'intervallo di visualizzazione nell'esempio seguente, solo uno è disponibile. L'altro connettore è già in uso. Viene utilizzato il connettore disponibile, anche se è il più lontano dal piano della vista.
Due connettori nell'intervallo di visualizzazione, ma un connettore è già in uso

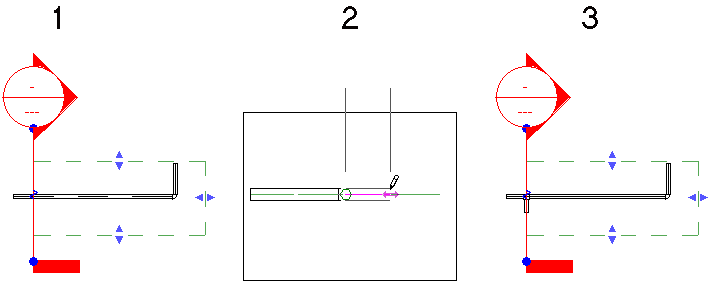

Se tutti i connettori disponibili non sono nell'intervallo di visualizzazione, la tubazione viene collegata ad un raccordo a T in corrispondenza dell'intersezione del piano della vista e della tubazione esistente. La linea d'asse della tubazione viene posizionata esattamente sul piano della vista.
Tutti i connettori disponibili non si trovano nell'intervallo di visualizzazione
Se non vi sono connettori disponibili nell'intervallo di visualizzazione, la tubazione viene collegata ad un raccordo a T in corrispondenza dell'intersezione del piano della vista e della tubazione esistente. La linea d'asse della tubazione viene posizionata esattamente sul piano della vista.
Il solo connettore nell'intervallo di visualizzazione già in uso

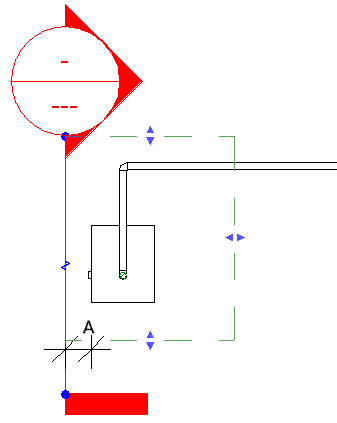

- Quando si disegna una tubazione da un connettore su determinati componenti di famiglia (ad esempio una caldaia) in una vista di sezione, è necessario lasciare una distanza sufficiente (A) tra il piano della vista e il connettore sul componente per il segmento e un gomito necessari. Se lo spazio è insufficiente, il piano della vista viene spostato per consentire il collegamento.

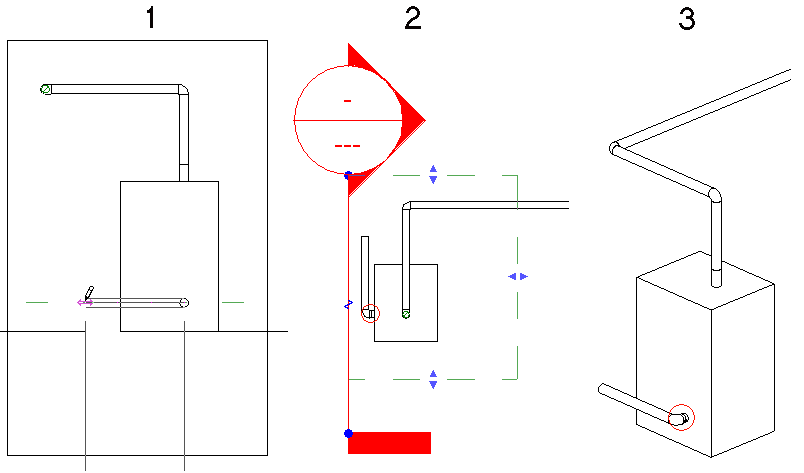

In questo caso, quando la tubazione viene disegnata nella vista di sezione (1), Revit aggiunge un breve segmento di tubazione tra il connettore della caldaia e il gomito, come mostrato nella vista di pianta (2) e la vista 3D (3).

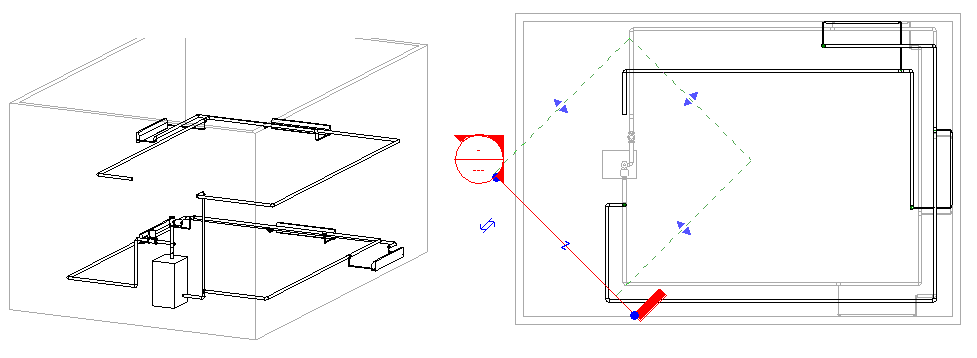

- La tubazione disegnata in una vista di sezione viene disegnata in relazione al piano della vista. Ciò significa che se si crea una sezione non parallela all'asse X o Y in una pianta del pavimento, la tubazione disegnata nella vista di sezione verrà posizionata allo stesso angolo della sezione.

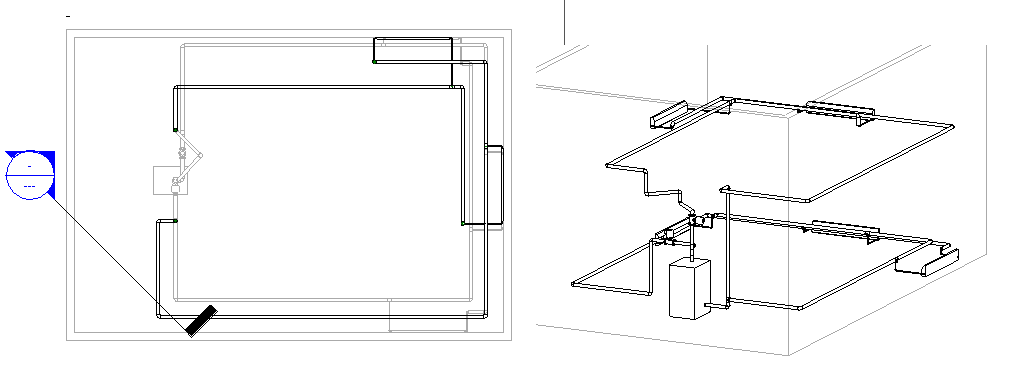

Nel seguente progetto di esempio, si aggiungono tubazioni per collegare l'alimentazione sul livello 2 alla pompa sopra la caldaia sul livello 1.

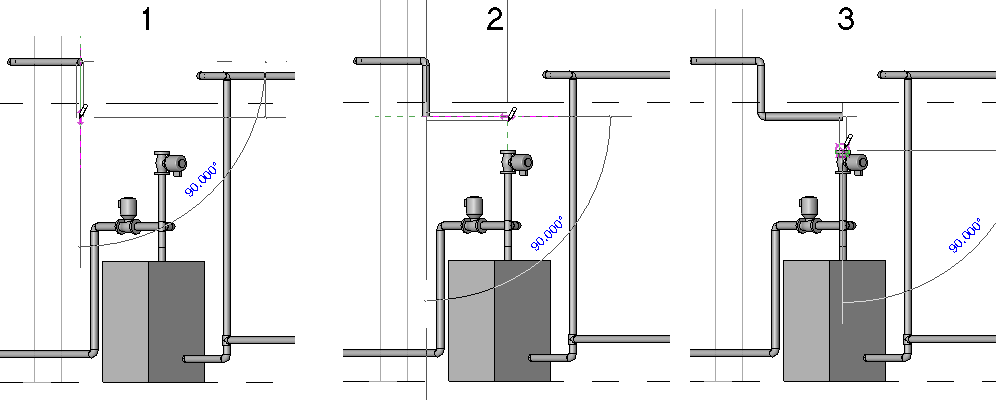

Aprire la vista di sezione, quindi utilizzare lo strumento Tubazione per aggiungere un segmento verticale dal livello 1 al livello 2 (1), un segmento orizzontale su un punto al di sopra della pompa di distribuzione (2) e un segmento verticale fino al connettore della pompa (3).
La connessione viene effettuata, ma l'instradamento potrebbe non essere quello previsto. La vista di pianta e una vista 3D associata mostrano il modo in cui la tubazione è stata effettivamente creata. La tubazione risultante è stata disegnata con il primo segmento orizzontale parallelo al piano della vista di sezione. In Revit, in seguito alla connessione della tubazione verticale alla pompa, vengono quindi aggiunti un gomito e un segmento orizzontale (perpendicolare al piano della vista di sezione) per allineare l'ultimo segmento alla pompa.
