Creazione di una scala a chiocciola da disegno

Lo strumento Scala da disegno consente di creare una scala a chiocciola con una spirale inferiore a 360 gradi.

Se si sovrappongono rampe a chiocciola, viene visualizzato un avviso che indica che i montanti e le ringhiere non sono posizionati correttamente.

1. Aprire una vista di pianta o 3D.
2. Fare clic sulla scheda Architetturagruppo Distribuzione verticalemenu a discesa Scala (Scala da disegno).
3. Se necessario, nel gruppo Piano di lavoro, fare clic su (Imposta), per selezionare un piano di lavoro diverso per le scale. Vedere Informazioni sui piani di lavoro.
4. Fare clic sulla scheda Modifica | Crea disegno scalegruppo Disegna (Arco centro-fine).
5. Nell'area di disegno, fare clic per selezionare un punto centrale per la spirale.
6. Fare clic su un punto iniziale.
7. Fare clic su un punto finale per completare la spirale.

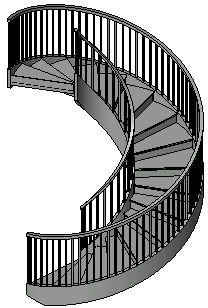

   Scala a chiocciola completata

8. Fare clic su (Termina modalità di modifica).

Suggerimento: Per creare una scala a chiocciola su più livelli, nella tavolozza Proprietà, in Vincoli, specificare il livello superiore per il parametro Livello superiore di multipiano.
