Controlla sistemi di tubazioni

Questo strumento consente di esaminare i sistemi di tubazioni che si creano in un progetto, per verificare che ciascun sistema sia assegnato ad un sistema definito dall'utente e che sia connesso correttamente.

Controllo dei sistemi di tubazioni

Per verificare le connessioni per i sistemi di tubazioni nel modello, fare clic sulla scheda Analizzagruppo Controlla sistemi Controlla sistemi di tubazioni.

In Revit i sistemi di condotti non validi vengono segnalati con contrassegni di avviso. Gli avvisi vengono visualizzati quando si verificano le seguenti condizioni:
  • Il sistema non è collegato correttamente.

    Un sistema viene considerato come non collegato correttamente quando gli elementi del sistema non sono collegati in un'unica rete fisica. Ad esempio un sistema con uno o più apparecchi idraulici non collegati in un'unica rete di tubazioni è considerato come non collegato correttamente.

  • La configurazione portata/richiesta non corrisponde.
  • La direzione del flusso non corrisponde.

Fare clic su un contrassegno di avviso per visualizzare un messaggio di avviso. Nel messaggio, fare clic sui pulsanti freccia per scorrere l'elenco dei messaggi di avviso. Fare clic su Espandi finestra di dialogo degli avvisi per visualizzare i dettagli del messaggio di avviso.

Visualizzazione delle disconnessioni

Per controllare la visualizzazione degli avvisi di disconnessione, fare clic sulla scheda Analizzagruppo Controlla sistemi Mostra disconnessioni e selezionare uno o più delle seguenti voci:
  • Condotto
  • Tubazione
  • Passerella e tubo protettivo
  • Apparecchio elettrico
  • Staffa di fabbricazione

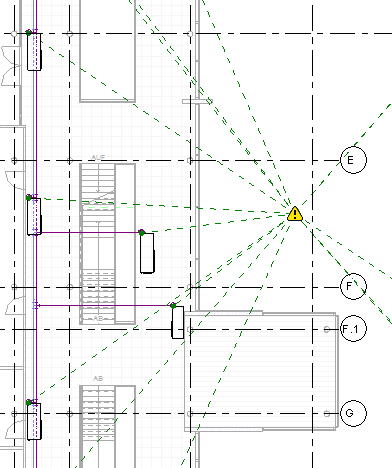

Nell'esempio riportato di seguito, i contrassegni di disconnessione delle tubazioni sono selezionati.

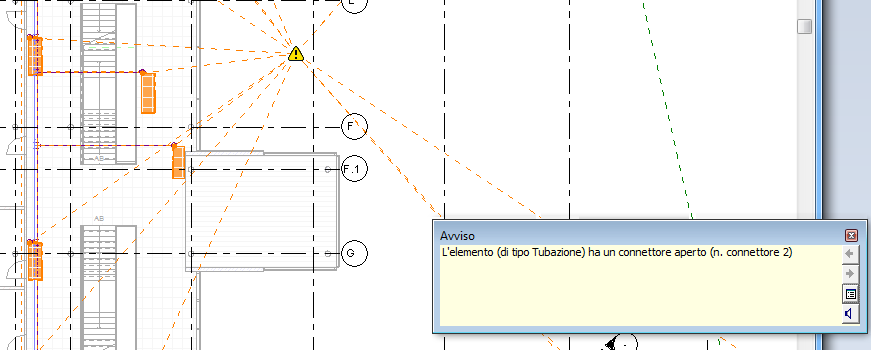

Fare clic su un contrassegno di avviso per visualizzare un messaggio di avviso. Fare clic su Espandi finestra di dialogo degli avvisi per visualizzare i dettagli del messaggio di avviso.
