Sebbene le tubazioni siano concentriche, è possibile specificare la giustificazione delle tubazioni in base alle diverse misure.

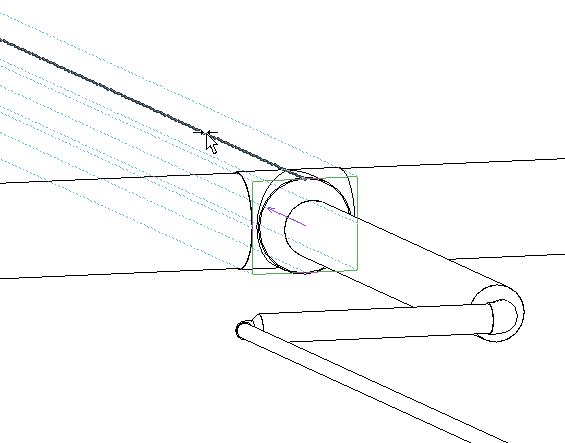

L'Editor di giustificazione consente di allineare la parte superiore, inferiore o laterale delle tubazioni in una sezione del sistema.

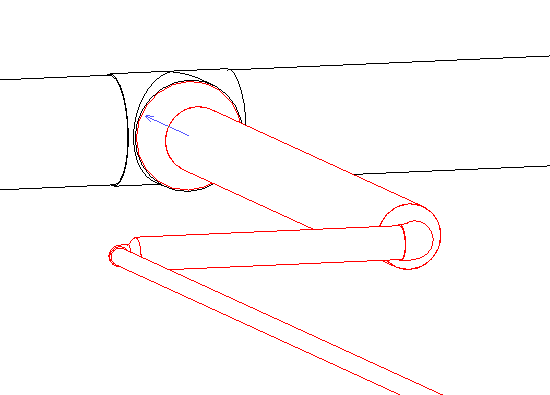

Ogni clic seleziona alternativamente il segmento iniziale o finale come indicato da una freccia visualizzata in corrispondenza dell'una o l'altra estremità del ramo.
Fare clic su... | Per allineare... |
---|---|
![]() |
In alto a sinistra |
![]() |
In alto al centro |
![]() |
In alto a destra |
![]() |
Al centro a sinistra |
![]() |
Al centro |
![]() |
Al centro a destra |
![]() |
In basso a sinistra |
![]() |
In basso al centro |
![]() |
In basso a destra |

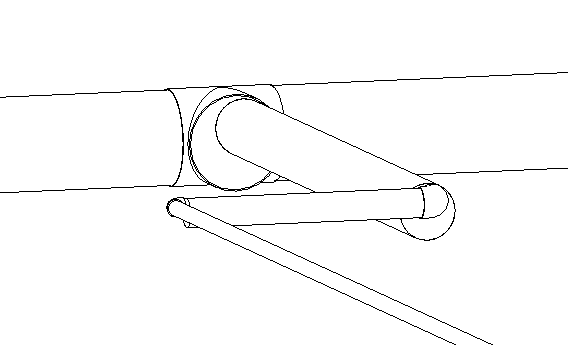

La tubazione nell'illustrazione è stata giustificata in alto al centro rispetto al grande segmento connesso al raccordo a T.
