Rappresentazione simbolica delle scale

Consente di controllare la visualizzazione del modello di scala e degli oggetti di annotazione per progetto o per vista.

Diverse sottocategorie di modello, come Contrassegni di taglio, Linee di alzata e Supporti, nonché diverse sottocategorie di annotazione, come Percorsi scala ed Etichette rampa scala, forniscono un controllo più preciso sulla rappresentazione visiva delle scale.

• Per ciascun progetto è possibile specificare lo spessore, il colore e il modello della linea, nonché il materiale per la categoria Scale e le relative sottocategorie. Per accedere agli stili di oggetto, fare clic sulla scheda Gestiscigruppo Impostazioni (Stili oggetti). Vedere Modifica degli stili di oggetto.
• Per ciascuna vista è possibile specificare lo spessore, il colore e il modello della linea per la categoria Scale e le relative sottocategorie. Per accedere alle impostazioni di visibilità e grafica, fare clic sulla scheda Vistagruppo Grafica (Visibilità/Grafica) o utilizzare i tasti di scelta rapida VG. Vedere Visibilità e visualizzazione grafica in viste di progetto.
• È inoltre possibile utilizzare i modelli di vista per controllare la scala della vista, il livello di dettaglio e le impostazioni di visibilità per una singola vista o per un tipo di vista. Vedere Proprietà dei modelli di vista.

Esempi di rappresentazione di una scala in una vista di pianta

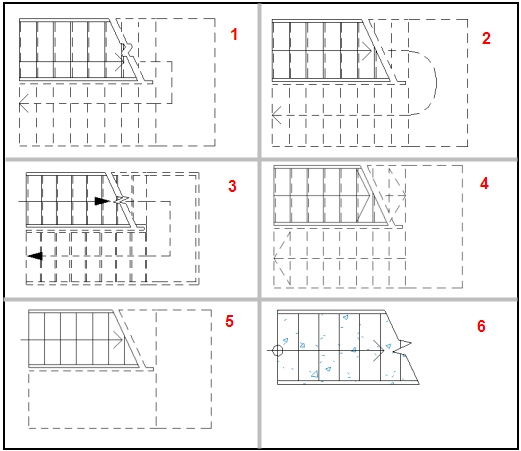

L'immagine seguente illustra alcune opzioni di rappresentazione visiva in una vista di pianta. A scopo illustrativo, l'annotazione di testo Su è stata rimossa dalle immagini. Fare riferimento alla tabella che segue per le descrizioni delle opzioni di rappresentazione visiva numerate illustrati di seguito.

N. immagine	Proprietà del tipo di contrassegno di taglio	Proprietà del tipo dei percorsi scala	Visibilità della sottocategoria scala
1	Linea di taglio: linea doppia Simbolo del contrassegno di taglio: curva	Forma della linea all'angolo del pianerottolo: diritta Annotazione del percorso scala spostata manualmente più vicino al contorno della rampa	Sottocategoria del modello dei supporti: non visibile <sopra>
2	Linea di taglio: linea doppia Simbolo del contrassegno di taglio: nessuno	Forma della linea all'angolo del pianerottolo: curva	Sottocategoria di modello Supporti <sopra>: non visibile
3	Linea di taglio: linea doppia Simbolo del contrassegno di taglio: zig-zag	Tipo di punta della freccia: freccia piena a 30 gradi Forma della linea all'angolo del pianerottolo: diritta	Sottocategoria di modello Supporti <sopra>: visibile
4	Linea di taglio: linea doppia Simbolo del contrassegno di taglio: nessuno	Tipo freccia: aperta Freccia pedata completa: selezionato Disegna per ogni esecuzione: selezionato	Sottocategoria di modello Supporti <sopra>: non visibile
5	Linea di taglio: linea doppia Simbolo del contrassegno di taglio: nessuno	Tipo freccia: aperta Estensione iniziale: specificata da valore	Sottocategorie di modello Supporti <sopra>, Linee di aggetto <sopra> e Linee di alzata <sopra>: non visibili Sottocategoria di annotazione Frecce SU <sopra>: non visibile
6	Linea di taglio: linea doppia Simbolo del contrassegno di taglio: zig-zag	Tipo freccia: aperta Tipo di simbolo iniziale: punto aperto Estensione iniziale: specificata da valore Distanza da contrassegno di taglio: modificata da valore	Tutte le sottocategorie di modello <sopra>: non visibili Categoria di modello scala: proiezione/motivo superficie serie e colore di sostituzione specificati
