Mostra vincoli

Consente di visualizzare temporaneamente i vincoli di quota e di allineamento in una vista, per risolvere problemi o modificare elementi nel modello.

Video: visualizzazione dei vincoli

1. Nella barra dei controlli della vista, fare clic su (Mostra vincoli). L'area di disegno Mostra vincoli visualizza un bordo colorato, ad indicare che è attiva la modalità Mostra vincoli. Tutti i vincoli vengono visualizzati a colori, mentre gli elementi del modello vengono visualizzati con mezzitoni (in grigio).
   Nota: Per semplificare la visualizzazione dei vincoli in questa modalità, verificare che l'opzione di visualizzazione Linee sottili non sia selezionata (scheda Vistagruppo Grafica Linee sottili).

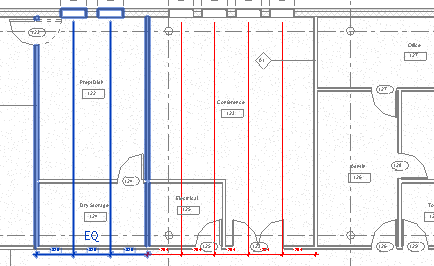

2. Selezionare un vincolo per evidenziare gli elementi vincolati. Nell'esempio riportato di seguito, il vincolo a sinistra è selezionato e sono evidenziati anche i due muri vincolati e le due finestre vincolate.

3. Facoltativo: per rimuovere il vincolo è sufficiente eliminarlo oppure sbloccarlo.
   Nota: I vincoli aggiunti in modalità di disegno per un elemento vengono visualizzati con mezzitoni a colori. Fare doppio clic sull'elemento per attivare la modalità di disegno e quindi modificare o rimuovere il vincolo.
4. Nella barra dei controlli della vista, fare clic su per disattivare la modalità Mostra vincoli.
