Utilizzare questo strumento per arrotondare un angolo creato dall'intersezione tra due linee.
Nota: È possibile raccordare solo gli elementi creati mediante le opzioni di disegno Linea (compresi i lati dei poligoni) e Arco.
- Selezionare uno strumento che consenta di disegnare un arco.
Ad esempio, fare clic sulla scheda Annota
gruppo Dettaglio
(Linea di dettaglio). - Fare clic sulla scheda Modifica | Posiziona Linee (o sulla scheda Modifica | Posiziona <Elemento> o Modifica | Crea <Elemento> corrispondente)gruppo Disegna

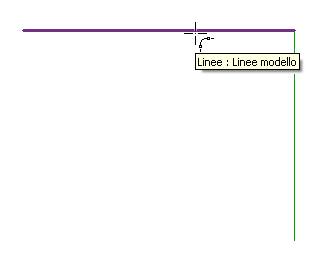

(Arco smusso), quindi posizionare il cursore sull'area di disegno. - Selezionare il primo elemento da raccordare.

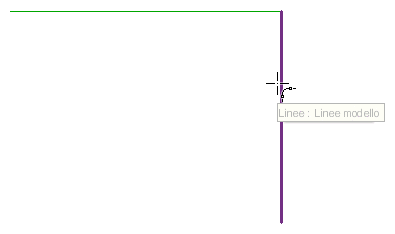

- Selezionare il secondo elemento da raccordare.

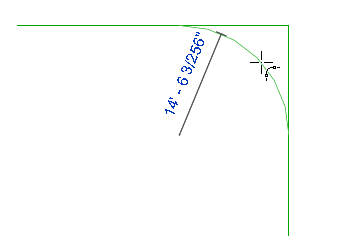

- Spostare il cursore e fare clic per definire l'arco smusso.
Dopo il posizionamento dell'arco smusso, Revit riduce automaticamente gli elementi in base al raccordo.
