È possibile aggiungere annotazioni alla regione su cui si estende l'armatura su area utilizzando simboli ed etichette personalizzati, in cui vengono fornite informazioni sul tipo di armatura e dettagli specifici relativi al contorno.

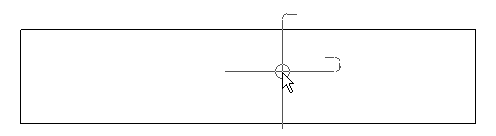

Collocare un simbolo di armatura su area
- Fare clic sulla scheda Annota
gruppo Simbolo
(Simbolo armatura su area). Nota: Se nel progetto non sono inclusi simboli di armatura, è possibile caricarli dalla libreria.
- Per posizionare il simbolo, selezionare l'armatura su area.
- Fare clic nel punto desiderato per posizionare il simbolo di armatura su area.

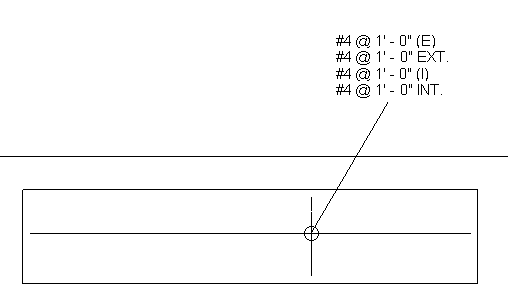

Collocare un'etichetta di armatura su area
- Selezionare la scheda Annota
gruppo Etichetta
(Etichetta per categoria). Nota: Se nel progetto non sono incluse etichette di armatura, è possibile caricarle dalla Libreria.
- Per posizionare l'etichetta, selezionare l'armatura su area.
È possibile includere proprietà di spaziatura maggiore tramite la modifica del testo dell'etichetta. A tal fine, sono disponibili i parametri di categoria Spaziatura maggiore interno/parte inferiore e Spaziatura maggiore parte superiore/esterno.
- Premere ESC per uscire dallo strumento Etichetta.
Nota: Per risolvere eventuali errori di arrotondamento riscontrati durante l'assegnazione di etichette ad un'armatura su area, è possibile modificare le unità di misura relative al volume e alla lunghezza dell'armatura. Fare clic sulla scheda Gestisci

gruppo Impostazioni


(Unità di misura). In Volume armatura o Lunghezza armatura, modificare le unità di misura, l'arrotondamento e la rappresentazione del simbolo come desiderato.
