Aggiunta automatica di flange

Prima di visualizzare le flange automaticamente, è necessario specificare il tipo di flangia di default nella finestra di dialogo Proprietà del tipo.

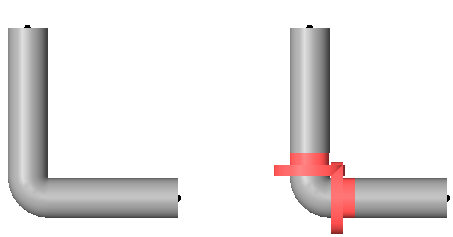

Nell'illustrazione a sinistra viene visualizzata una connessione di tubazioni senza flange visualizzate. Nell'illustrazione a destra le flange tra le estremità delle tubazioni e il gomito sono evidenziate.

  1. Nel Browser di progetto, aprire la vista in cui si desidera posizionare la flangia.
  2. Nel Browser di progetto, espandere FamiglieTubazioneTubazione.
  3. Fare clic con il pulsante destro del mouse sul tipo di tubazione, quindi scegliere Proprietà.
  4. Nella finestra di dialogo Proprietà del tipo, in Parametri tipo, sotto Meccanica, specificare il tipo di raccordo per flangia di default da utilizzare con il tipo di tubazione selezionato.
    Nota: Il tipo di flangia di default è Nessuno. Se si seleziona il valore Nessuno, non verrà visualizzata alcuna flangia per quel tipo di tubazione.
  5. Fare clic su OK.
  6. Disegnare una o più tubazioni e aggiungere raccordi.

    Le flange vengono automaticamente aggiunte tra le estremità delle tubazioni e i raccordi.
