Creazione di una vista prospettica 3D

L'opzione Prospettiva determina se una vista 3D viene visualizzata come prospettiva invece che come vista ortogonale.

1. Aprire una vista di pianta, sezione o prospetto.
2. Fare clic sulla scheda Vistagruppo Creamenu a discesa Vista 3DCinepresa.
   Nota: Se si deseleziona l'opzione Prospettiva nella barra delle opzioni, la vista creata è una vista ortogonale 3D e non prospettica.
3. Fare clic nell'area di disegno per posizionare la cinepresa.
4. Trascinare il cursore sul punto di destinazione desiderato e fare clic per posizionarla.

Revit LT crea una vista prospettica 3D a cui viene assegnato un nome: Vista 3D 1, Vista 3D 2 e così via. Per rinominare la vista, fare clic con il pulsante destro del mouse nel Browser di progetto e scegliere Rinomina.

È possibile utilizzare un riquadro di sezione per limitare la parte visibile di una vista 3D.

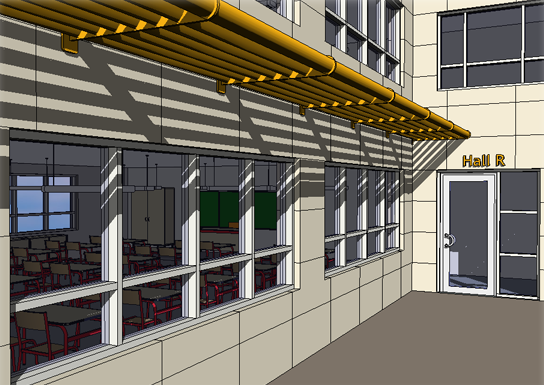

Esempio
