A differenza dei giunti a squadra, i giunti d'angolo non vengono tagliati e la geometria crea una connessione allineata tra le due travi.
Per creare un giunto d'angolo, le due travi devono essere complanari e appartenere allo stesso tipo di famiglia. Tutte le altre travi che condividono il giunto verranno tagliate di conseguenza.
| Livello di dettaglio basso (simbolico) | Livello di dettaglio medio/alto (geometria fisica) |
|---|---|
 |
 |

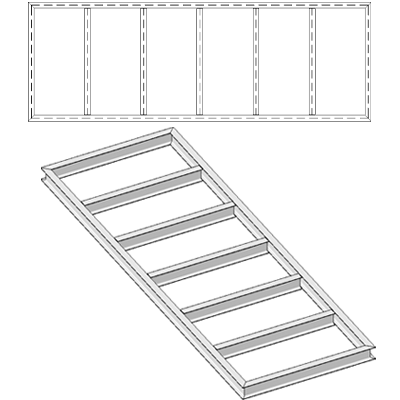

Le travi dei giunti complanari condividono lo stesso piano e presentano parametri di rotazione trasversale non regolati.

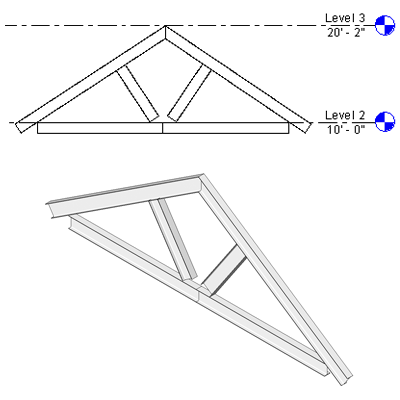

Per creare un giunto d'angolo per le travi che condividono lo stesso piano verticale, è necessario che le travi abbiano la stessa rotazione trasversale. Il piano verticale è un piano perpendicolare al piano di lavoro. Per le travi che si trovano all'interno dello stesso piano verticale,
Di seguito sono riportate altre considerazioni relative all'unione di travi.
- Le linee nascoste all'interno della famiglia di travi non vengono tagliate o estese ad un piano del giunto angolato.
- I punti di manipolazione delle travi non sono disponibili per le estensioni.
- L'editor dei giunti trave/pilastro non è disponibile se il giunto terminale viene creato per una trave in calcestruzzo.
- Nelle viste di pianta, le travi unite tagliate dal piano di taglio vengono visualizzate con un livello di dettaglio medio/alto. Questo tipo di visualizzazione viene mantenuto quando il giunto viene rimosso.
