Creazione di una matrice lineare

È possibile specificare la distanza tra gli elementi della matrice.

  1. Effettuare una delle seguenti operazioni:
    • Selezionare gli elementi da copiare in una matrice, quindi fare clic su Modifica | <Elemento>gruppo Modificamenu a discesa Copia (Matrice).
    • Fare clic sulla scheda Modificagruppo Modificamenu a discesa Copia (Matrice), selezionare gli elementi da copiare nella matrice e premere INVIO.
  2. Nella barra delle opzioni, fare clic su Lineare .
  3. Selezionare le opzioni desiderate:
    • Raggruppa e associa: consente di inserire tutti gli elementi della matrice in un gruppo. Se questa opzione non è selezionata, Revit LT crea le copie specificate senza raggrupparle, in modo che ogni copia, una volta posizionata, possa operare indipendentemente dalle altre.
      Nota: L'opzione Raggruppa e associa viene visualizzata solo quando si lavora nell'Editor di famiglie. Non è disponibile quando si lavora nell'ambiente di progetto.
    • Numero: specifica il numero totale di copie degli elementi selezionati nella matrice.
    • Sposta a:
      • consente di specificare la distanza tra ciascun elemento della matrice. Gli altri elementi della matrice vengono visualizzati dopo il secondo elemento.
      • Ultimo: consente di specificare l'estensione totale della matrice. Gli elementi della matrice vengono posizionati in modo equidistante dal primo all'ultimo.
    • Vincola: consente di limitare il movimento degli elementi della matrice lungo i vettori perpendicolari o collineari agli elementi selezionati.
  4. Se si è selezionata l'opzione Sposta a 2°, posizionare gli elementi della matrice nel seguente modo:
    1. Fare clic nell'area di disegno per indicare il punto iniziale della misurazione.
    2. Spostare il cursore alla distanza desiderata tra gli elementi. Durante lo spostamento del cursore, attorno agli elementi selezionati viene visualizzato un riquadro. Il riquadro si sposta lungo i punti di snap. Una quota viene visualizzata tra la posizione in cui si è fatto il primo clic e la posizione corrente del cursore.
    3. Fare nuovamente clic per posizionare il secondo elemento oppure immettere una quota e premere INVIO
  5. Se è stata selezionata l'opzione Sposta a ultimo, posizionare gli elementi della matrice nel seguente modo:
    1. Fare clic nell'area di disegno per indicare il punto iniziale della misurazione.
    2. Spostare il cursore nel punto desiderato per l'ultimo elemento della matrice. Durante lo spostamento del cursore, attorno agli elementi selezionati viene visualizzato un riquadro. Il riquadro si sposta lungo i punti di snap. Una quota viene visualizzata tra la posizione in cui si è fatto il primo clic e la posizione corrente del cursore.
    3. Fare nuovamente clic per posizionare l'ultimo elemento oppure specificare una quota e premere INVIO.
  6. Se è stata selezionata l'opzione Raggruppa e associa nella barra delle opzioni, viene visualizzata la casella Numero, indicante il numero di copie da creare nella matrice. Se necessario, cambiare il numero e premere INVIO.

Revit LT crea il numero specificato di copie degli elementi selezionati e le posiziona utilizzando la spaziatura adatta.

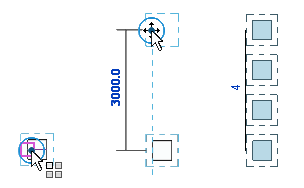

Esempio
