Spostamento di un elemento basato su piano di lavoro o superficie in un altro host
È possibile spostare un componente o un elemento basato su piano di lavoro o su superficie in un altro piano di lavoro o in un'altra superficie.
Gli elementi basati su piano di lavoro includono linee, travi e geometria di famiglia.
Nell'area di disegno, selezionare l'elemento o il componente basato su piano di lavoro o su superficie.
Fare clic sulla scheda Modifica <categoria famiglia>gruppo Piano di lavoro Seleziona nuovo piano di lavoro.
Nel gruppo Posizionamento, selezionare una delle seguenti opzioni:

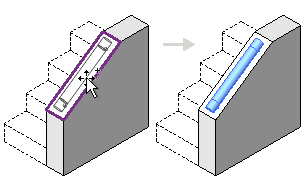

Superficie verticale (Posiziona su superficie verticale). Questa opzione è disponibile solo per determinati componenti e consente il posizionamento solo su superfici verticali.

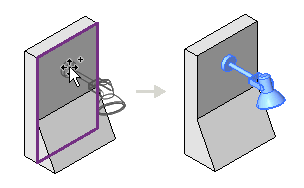

Superficie (Posiziona su superficie). Questa opzione consente il posizionamento su qualunque superficie, indipendentemente dall'orientamento.

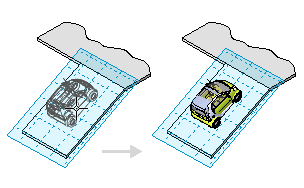

Piano di lavoro (Posiziona su piano di lavoro). È necessario definire un piano di lavoro attivo nella vista per l'opzione. È possibile posizionare il componente in qualsiasi punto nel piano di lavoro.
Nell'area di disegno, spostare il cursore fino ad evidenziare il nuovo host (superficie o piano di lavoro) e a visualizzare l'immagine di anteprima del componente nella posizione desiderata, quindi fare clic per effettuare lo spostamento.
