I montanti angolari sono singoli montanti che è possibile posizionare tra le estremità di due facciate continue, tra i colmi di vetrate inclinate o su qualsiasi montante interno che si trova su un elemento di facciata continua curvo, ad esempio una facciata continua ad arco.

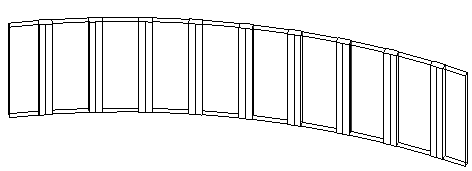

Facciata continua ad arco con montanti interni
In Revit LT sono disponibili quattro tipi di montanti angolari:
- Montante angolare a L: i pannelli di facciata continua o le vetrate inclinate si uniscono alle estremità dei tratti del montante. È possibile specificare la lunghezza e lo spessore dei tratti del montante mediante le proprietà del tipo del montante.
Montante angolare a L tra due facciate continue
- Montante angolare a V: i pannelli di facciata continua o le vetrate inclinate si uniscono alle estremità dei tratti del montante. È possibile specificare la lunghezza e lo spessore dei tratti del montante mediante le proprietà del tipo del montante.
Montante angolare a V tra due facciate continue
- Montante angolare trapezoidale: i pannelli di facciata continua o le vetrate inclinate si uniscono sui lati del montante. È possibile specificare la larghezza e la lunghezza del centro lungo i lati che si uniscono ai pannelli nelle proprietà del tipo del montante.
Montante trapezoidale tra due facciate continue
- Montante angolare quadrato: i pannelli di facciata continua o le vetrate inclinate si uniscono alle estremità dei tratti del montante. È possibile specificare la profondità del montante in due segmenti.
Se i due segmenti sono uguali e l'angolo del giunto non è di 90 gradi, il montante assume una forma romboidale:
Se l'angolo del giunto è di 90 gradi ed i segmenti sono diseguali, il montante assume la forma di un rettangolo.
Se i due segmenti sono uguali e l'angolo del giunto è di 90 gradi, il montante assume la forma di un quadrato.
