In questo passaggio, verranno attivati i modelli fisici (trasferimento termico) che saranno utilizzati per le simulazioni.

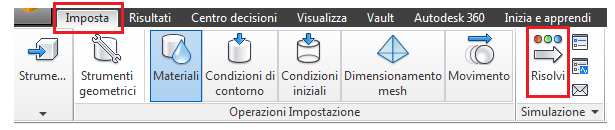

1. Nella scheda Imposta, fare clic su Risolvi:
2. Selezionare la grandezza dei risultati Comfort termico:

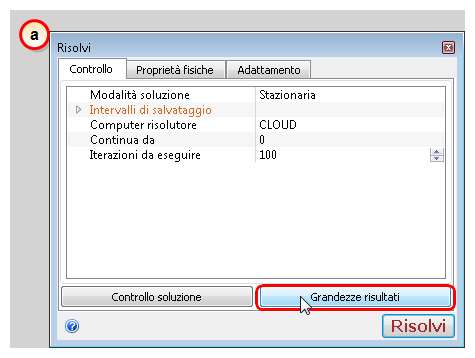

- a. Fare clic sul pulsante Grandezze risultati.

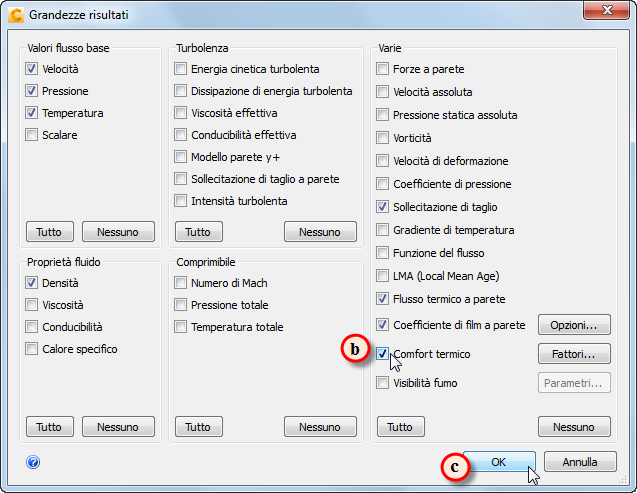

- b. Nella finestra di dialogo Grandezze risultati, selezionare Comfort termico.
- c. Fare clic su OK.

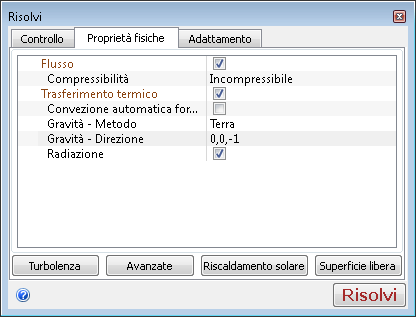

3. Definire il modello fisico:

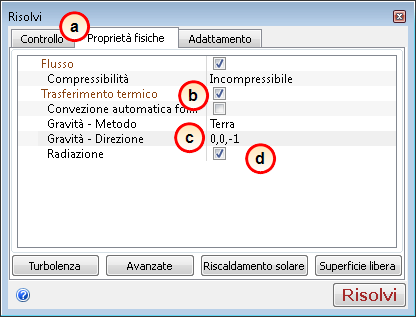

- a. Fare clic sulla scheda Proprietà fisiche.
- b. Selezionare Trasferimento termico.
- c. Modificare Gravità - Direzione in 0, 0, -1
- d. Selezionare Radiazione.
4. Chiudere la finestra di dialogo Risolvi facendo clic sulla "X" nell'angolo in alto a destra.
Nota: Non ci siamo limitati a eseguire semplicemente il modello, anche se possibile, poiché sarebbe stato necessario ripetere la procedura per l'esecuzione dello scenario Winter. Nei passaggi successivi, questo modello verrà clonato per creare lo scenario Winter, verranno modificate alcune condizioni al contorno, quindi verranno eseguiti entrambi.
Nota: Ora che lo scenario Summer è stato completamente configurato, è il momento opportuno per rinominarlo e renderlo più descrittivo rispetto a "Scenario 1".

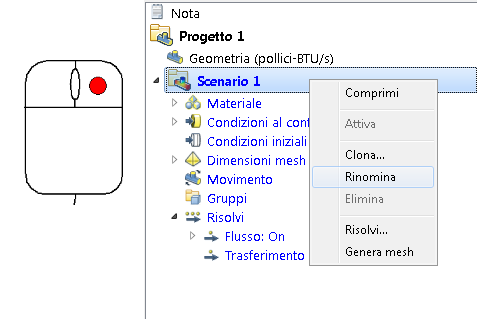

5. Nella barra Studio di progettazione, fare clic con il pulsante destro del mouse su Scenario 1, quindi scegliere Rinomina.

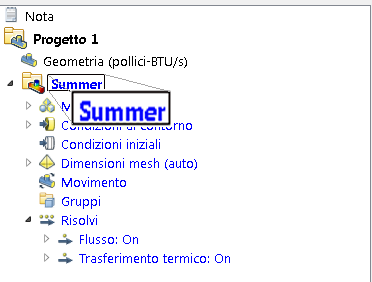

6. Digitare "Summer" per sostituire "Scenario 1".
7. A questo punto, è necessario salvare lo studio di progettazione. Nella barra degli strumenti Accesso rapido, fare clic sull'icona Salva.
