Per le analisi della rotazione, spesso è utile assicurarsi che la mesh nella regione rotante sia uniforme. Questo evita la presenza di gradienti artificiali nel flusso dovuti a variazioni della dimensione della mesh.

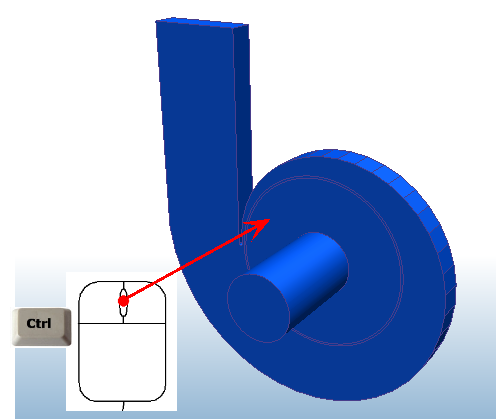

Nascondere la parte del girante

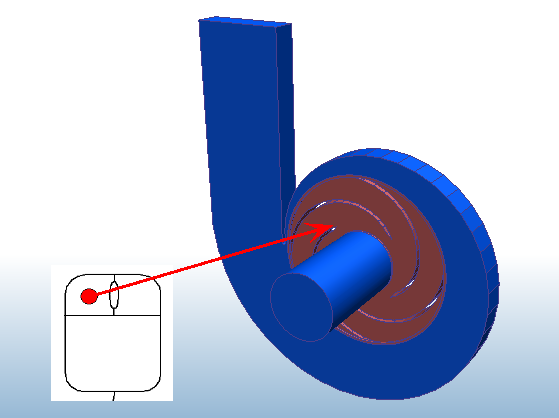

Selezionare la regione rotante
Per modificare il dimensionamento della mesh, effettuare UNA delle seguenti operazioni:
- Fare clic sul pulsante Modifica nella barra degli strumenti contestuale:
- Fare clic su Modifica nel gruppo contestuale Ridimensionamento automatico:

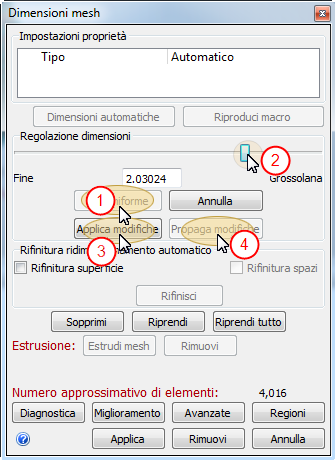

Fare clic sul pulsante Usa uniforme
Regolare il dispositivo di scorrimento Regolazione dimensioni a circa 2
Fare clic su Applica modifiche.
Fare clic su Propaga modifiche.
