ジオメトリをピールする

縫い目がモデルに追加されると、名前付き選択セットを使用して、モデルをクラスタにブレークし、クラスタを均等に並んだピールとしてレイアウトすることができます。

モデルを設定する:

前のセクションから続けるか、 cman_uv_clothing_seams.max を開きます。
新しいシーンを開いた場合は、CMan モデルを選択し、 [修正](Modify)パネルに移動します。

左腕をピールする:

[修正](Modify)パネル [選択](Selection)ロールアウトで、 ([ポリゴン](Polygon))をクリックして[ポリゴン](Polygon)サブオブジェクトレベルに切り替えます。

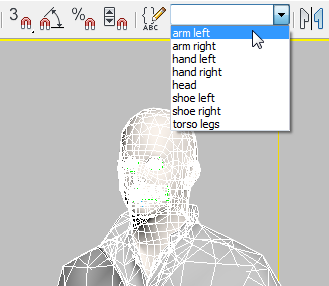

メインツールバーから[名前付き選択セット](Named Selection Sets)ドロップダウンリストを開き、リストから arm left を選択します。

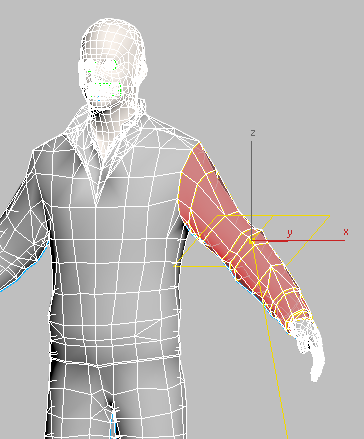

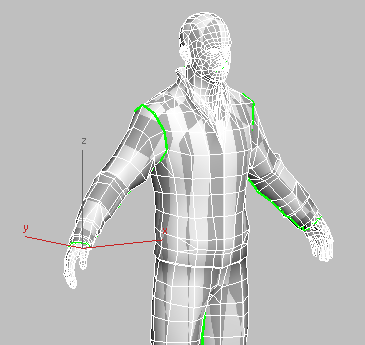

3ds Max によって左腕のポリゴンがハイライト表示されます。

[UVW アンラップ](Unwrap UVW)モディファイヤでは、選択したポリゴンからクラスタが作成されます。この後に[ピール](Peel)ツールを使用して行う袖のピールでは、作成した袖の下側の縫い目を使用して、クラスタのマッピングを維持した状態でフラット化を行います。また、[UVW アンラップ](Unwrap UVW)では、明示的に指定しなくても、選択セットのエッジで "map seams" が作成されます。

重要: 最初のセクションで明示的に作成した縫い目は、面選択のエッジで終了していなければなりません。縫い目がエッジに達していないと、クラスタマッピングに閉じたループができます。閉じたループでは作業しにくくなります。選択全体が縫い目で分割されている必要があります。ピールとは、ビンや缶に貼り付ける紙のラベルのようなイメージです。
[修正](Modify)パネル [UV を編集](Edit UVs)ロールアウトで、[UV エディタを開く](Open UV Editor)をクリックします。

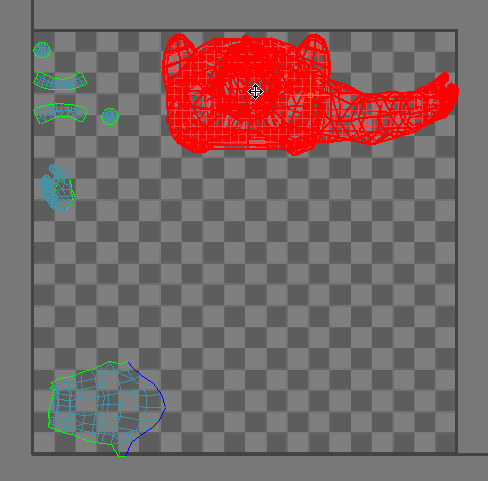

3ds Max によって[UVW を編集](Edit UVWs)ダイアログボックスが開きます。選択されたポリゴンは赤色で表示されます。

ヒント: ジオメトリ全体が見えるように、ダイアログボックスのサイズを変更します。

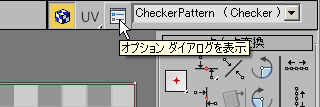

[UVW を編集](Edit UVWs)ダイアログボックス上部のツールバーで、オプションボタンをクリックします。

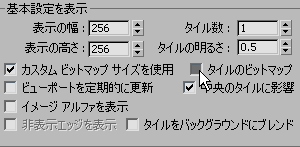

[アンラップオプション](Unwrap Options)ダイアログボックス [表示の設定](Display Preferences)グループで、[ビットマップ表示](Tile Bitmap)をクリックしてオフにし、[OK]をクリックします。

これにより、U 座標と V 座標の単位正方形が見やすくなります。
[UVW を編集](Edit UVWs)ダイアログボックス [分解](Explode)ロールアウトで、 ([ブレーク](Break))をクリックします。

これにより、ポリゴン選択の境界でクラスタがブレークされます。
[UVW を編集](Edit UVWs)ダイアログボックス [ピール](Peel)ロールアウトで、 ([クイックピール](Quick Peel))をクリックします。

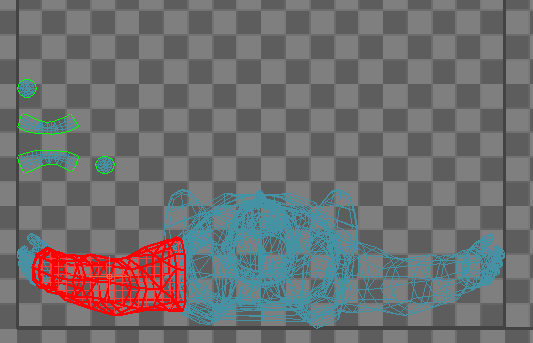

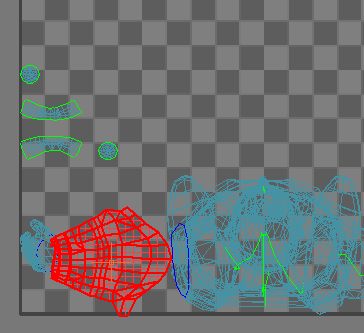

3ds Max によって袖が縫い目からピールされ、フラット化されたクラスタが作成されます。

この種類のクラスタの形状には、テクスチャを簡単に適用できます。レイアウトについては、さらにいくつかの調整を行った後に改善します。

注: [ピール](Peel)では、最小二乗法による等角マップ(LSCM)と呼ばれる手法が採用されています。これは、[元に戻す/やり直し](Undo/Redo)スタックに LSCM と表示されます。

クラスタを分離する:

左腕のピールを調整する前に、[UVW を編集](Edit UVWs)ウィンドウでクラスタの配置を調整します。

[UVW を編集](Edit UVWs)ダイアログボックス上部のツールバーで、 ([選択されているサブオブジェクトを移動](Move Selected Subobject))をクリックしてアクティブにします。

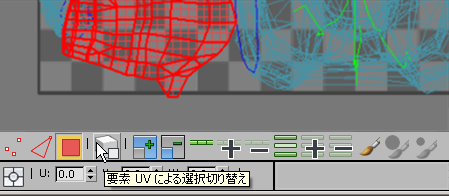

[UVW を編集](Edit UVWs)ダイアログボックス [サブオブジェクト選択](Subobject Selections)ツールバー(下部にある最初のツールバー)で、 ([要素 UV による選択切り替え](Select by Element UV Toggle))をクリックしてオンにします。

オンになっている場合は、ボタンにチェックマークが表示されます。

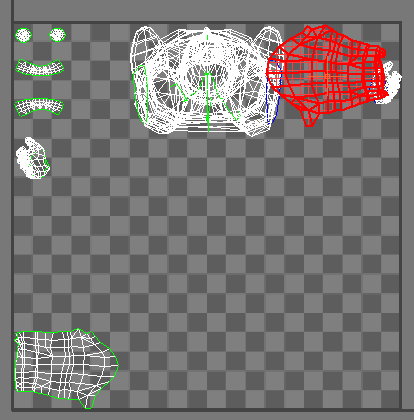

[UVW を編集](Edit UVWs)ウィンドウで他のクラスタを 1 つずつクリックし、ピールされた袖から離れた位置にそれぞれ移動します。袖は移動しません。

一般に、ピールされたモデルは重ならないように配置します。
ピールされた左袖をもう一度選択します。
[UVW を編集](Edit UVWs)ダイアログボックス [サブオブジェクト選択](Subobject Selections)ツールバーで、 ([要素 UV による選択切り替え](Select by Element UV Toggle))をもう一度クリックしてオフにします。
重要: この手順は忘れずに行ってください。次の手順でピールモードをアクティブにしたときに、要素による選択がオンになっていると、必要以上に多くの頂点がピン止めされてしまいます(ピン止めされた頂点については、この後の手順で説明します)。

ピンを設定する:

([領域へズーム](Zoom To Region))を使用して、ピールされた袖をズーム拡大します。
ナビゲーションツールは、[UVW を編集](Edit UVWs)ダイアログボックス [変換/表示](Transform/Display)ツールバー(下部にある 2 つ目のツールバー)にあります。ダイアログボックスの右下に表示されます。
[UVW を編集](Edit UVWs)ダイアログボックス [ピール](Peel)ロールアウトで、 ([ピールモード](Peel Mode))をクリックしてオンにします。ピールモードでは、ポリゴンメッシュの別の部分を選択した場合でも、ピールモードをオフにするまではこのクラスタのピールが維持されます。
[UVW を編集](Edit UVW)ダイアログボックス [サブオブジェクト選択](Sub-object Selection)ツールバーで、 ([頂点](Vertex))がアクティブになっていることを確認します(アクティブでない場合は、このボタンをクリックします)。

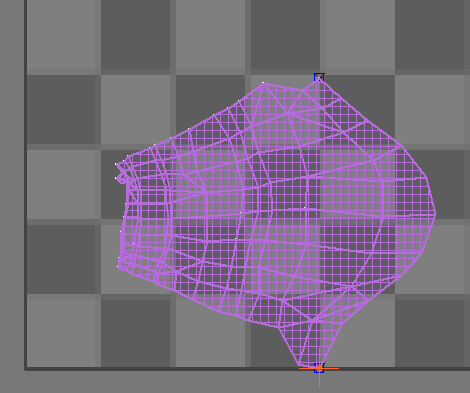

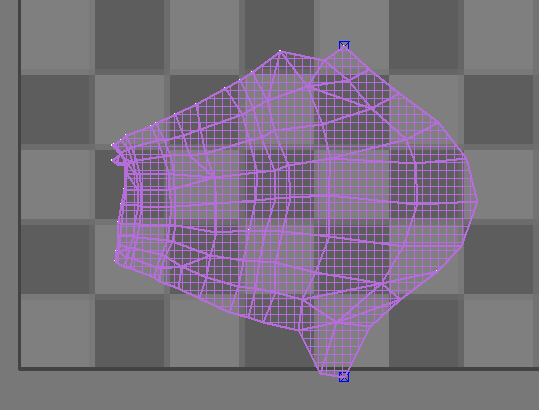

一番上と一番下の頂点の周りに青いボックスが表示されます。これらのボックスは、これら 2 つの頂点がピン止めされていることを示します。

ピン止めされた頂点の 1 つを移動します。
ピン止めされたその他の頂点は移動しませんが、それ以外の頂点は相互に関連して移動します。これは、ピールモードではピンの移動時もクラスタのピールが維持されるからです。

ピールモードでは、クラスタのピン止めされた頂点の間で UV が展開されます。ピンは少なくとも 2 つ必要であるため、[UVW アンラップ](Unwrap UVW)モディファイヤでは、ピンが既定で 2 つ選択されます。ピン止めされていない頂点を移動する場合、[移動頂点を自動ピン止め](Auto-Pin Moved Vertices)を使用すると頂点が自動的にピン止めされます。

ヒント: ピン止めされた頂点を移動するとクラスタ全体が移動する場合は、すべての頂点の選択を解除し、移動する頂点をクリックします。

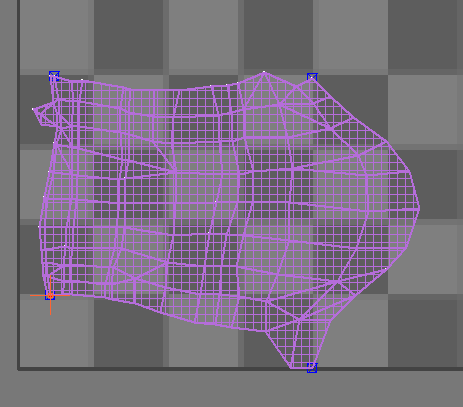

ピン止めされた 2 つの頂点をチェックグリッドに合わせて移動します。

ビューポートでマッピングを表示する:

[UVW を編集](Edit UVWs)ダイアログボックスで作業するときは、ビューポートでマッピングを表示して比較しながら作業すると便利です。

[UVW を編集](Edit UVWs)ダイアログボックスに移動し、ダイアログボックスとモデルが両方見えるようにビューポートを調整します。

[UVW を編集](Edit UVWs)ダイアログボックスの上部のツールバーで、テクスチャのドロップダウンリストを開き、[チェックパターン(チェック)](Checker Pattern (Checker))を選択します。

リストからこの項目を選択すると、チェックテクスチャがビューポートに表示されます。

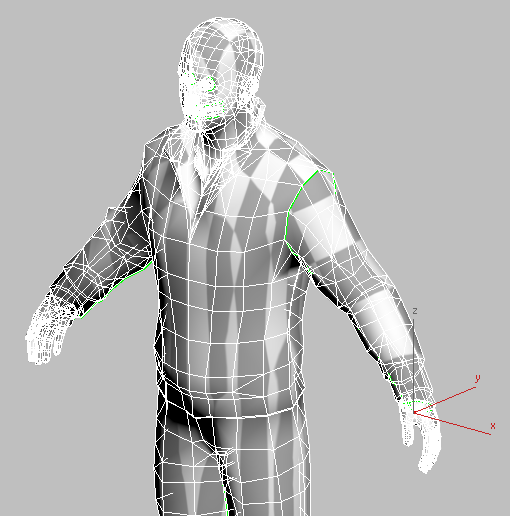

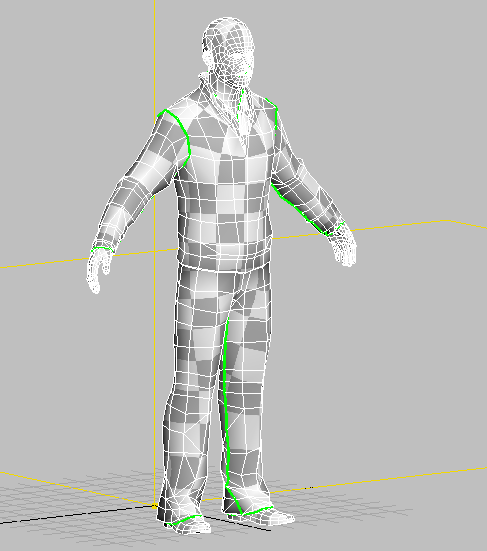

ビューポートを見るとわかるように、左袖のレイアウトはほぼ完成しています。一方、右腕と胴体はまだ調整が必要です。これらについては、このレッスンで後ほど行います。

左腕のレイアウトを仕上げる:

袖のレイアウトがほぼ矩形の形状になるように、チェックグリッドに合わせて個々の頂点を移動します。
重要: [ピン](Pins)グループの ([移動頂点を自動ピン止め](Auto-Pin Moved Vertices))がオンになっていることを確認してください。このオプションがオフの場合、既にピン止めされている頂点しか移動できません。

この調整は、それほど正確でなくてもかまいません。ビューポートでモデルを見ながら、ピールされた袖がほぼ均一にマップされていて、明らかな歪みがないことを確認してください。

([ピールモード](Peel Mode))をもう一度クリックしてオフにします。

右腕をピールする:

[サブオブジェクト選択](Sub-Object Selection)ツールバーで、 ([ポリゴン](Polygon))をクリックして[ポリゴン](Polygon)サブオブジェクト選択レベルに戻ります。

3ds Max のメインツールバーから[名前付き選択セット](Named Selection Sets)ドロップダウンリストを開き、リストから arm right を選択します。

[UVW を編集](Edit UVWs)ダイアログボックス [ピール](Peel)ロールアウトで、 ([ピールをリセット](Reset Peel))をクリックします。

3ds Max によって袖のクラスタがピールされ、フラットにされます。

右腕と左腕ではジオメトリが異なるため、ピールされたクラスタの形状も異なります。

[ピールをリセット](Reset Peel)は、選択したクラスタをフラット化するための方法の 1 つで、[ブレーク](Break)の後に[クイックピール](Quick Peel)または[ピールモード](Peel Mode)をクリックする代わりに使用できます。

警告: [ポリゴン](Polygon)サブオブジェクトレベル以外で作業している場合や、面が選択されていない場合は、[クイックピール](Quick Peel)、[ピールモード](Peel Mode)、または[ピールをリセット](Reset Peel)をクリックすると、[UVW アンラップ](Unwrap UVW)の影響を受けるピール済みのすべてのグループがリセットされるので注意してください。

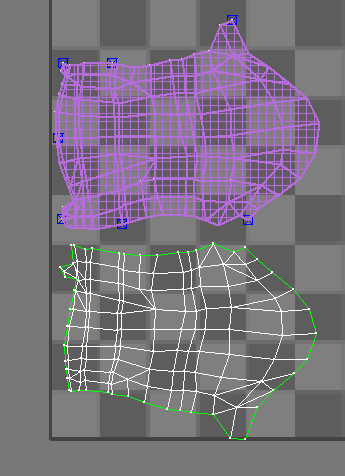

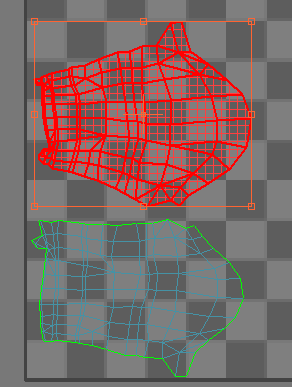

[UVW を編集](Edit UVWs)ダイアログボックス上部のツールバーで、 ([フリーフォームモード](Freeform Mode))をクリックしてアクティブにします。左側の袖のクラスタの上に位置し、ほぼ同じサイズになるように、右側の袖クラスタを移動、回転、拡大または縮小します。

フリーフォームモードでは、サブオブジェクト選択がボックスで囲まれます。ボックスの中央をドラッグして移動したり、サイドの中央のハンドルをドラッグして回転したり、コーナーのハンドルをドラッグしてスケールする(マッピングするテクスチャの相対的なスケールは維持されます)ことができます。アクティブになっている変換の種類はカーソルで確認できます。

([ピールモード](Peel Mode))をオンにして、 ([頂点](Vertex))がアクティブになっていることを確認します(アクティブになっていない場合は、このボタンをクリックします)。

右袖のレイアウトを、左袖のときと同じ方法で調整します。

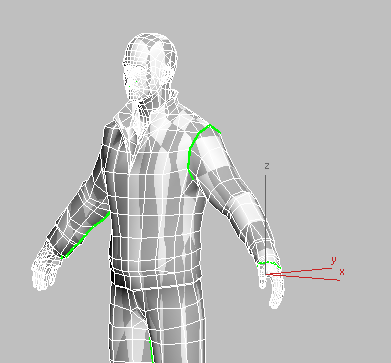

新しいレイアウトをビューポートで確認します。

([ピールモード](Peel Mode))をもう一度クリックしてオフにします。

脚と胴体をピールする:

脚と胴体をピールする操作もほとんど同じです。主な違いは、クラスタが大きく、また選択を回転するため、使用する初期のピンが多いことです。

([ポリゴン](Polygon))をクリックして[ポリゴン](Polygon)サブオブジェクト選択レベルに戻ります。

3ds Max のメインツールバーから[名前付き選択セット](Named Selection Sets)ドロップダウンリストを開き、リストから胴体と脚を選択します。

[UVW を編集](Edit UVWs)ダイアログボックス [ピール](Peel)ロールアウトで、 ([ピールをリセット](Reset Peel))をクリックします。

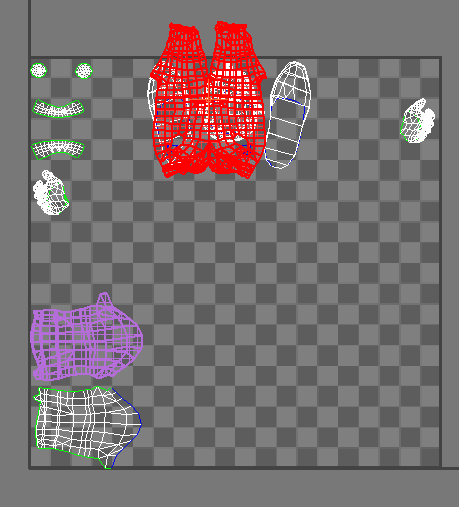

3ds Max によって、胴体と脚のクラスタがピールされ、フラットにされます。

([フリーフォームモード](Freeform Mode))ツールを使用してクラスタを回転し、[UVW を編集](Edit UVWs)ウィンドウの右下の何もない領域に配置します。

([ピールモード](Peel Mode))をオンにし、 ([頂点](Vertex))をクリックして[頂点](Vertex)サブオブジェクトレベルに切り替えます。

([選択されているサブオブジェクトを移動](Move Selected Subobject))を再度アクティブにします。

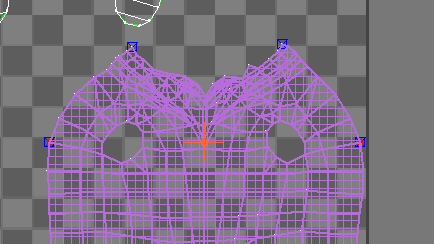

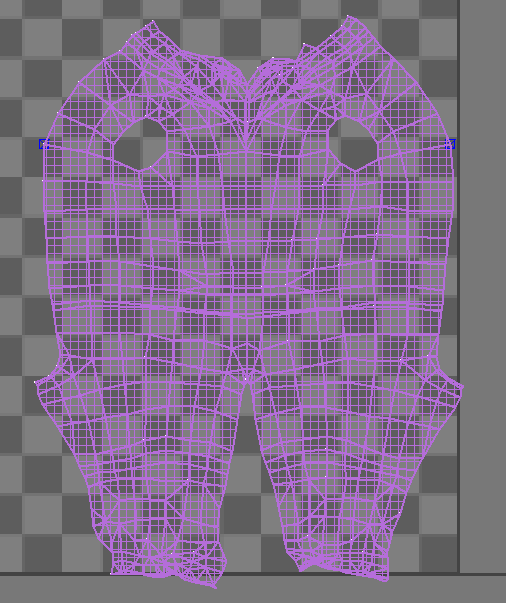

胴体と脚のクラスタの場合、ピン止めされた既定の頂点はアームホールのいずれかの側です。これは最適なソリューションではありません。

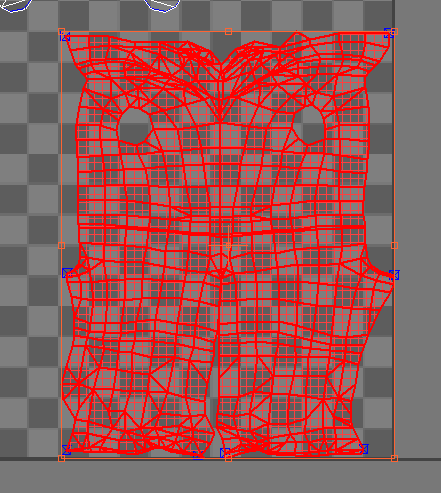

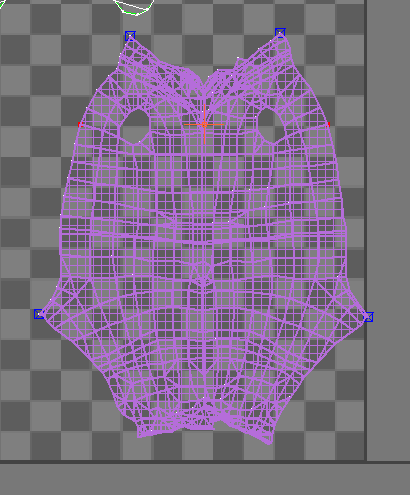

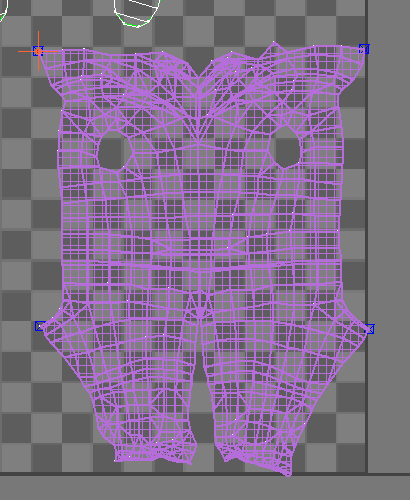

ピン止めするその他 4 つのポイントを Ctrl を押したままクリックして選択します。このクラスタについては、襟の後ろに対応する一番上の 2 つのポイントと、パンツの股の部分(股下と背中の縫い目が結合される箇所)に対応する最も横に広がった 2 つのポイントの合計 4 つを選択します。4 つのポイントを選択したら、 ([選択をピン止め](Pin Selected))をクリックします。

新しいピンを選択するとピールが再実行され、ピン間で UV が展開されて形状が少し変わります。

アームホールのいずれかの側で、Ctrl を押したままクリックして既定のピンを選択します。

[ピール](Peel)ロールアウトで、 ([選択をピン止め解除](Unpin Selected))をクリックします。

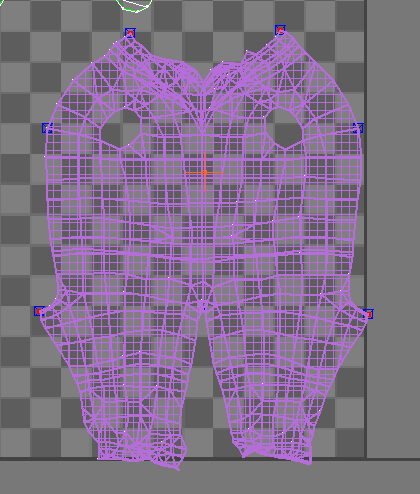

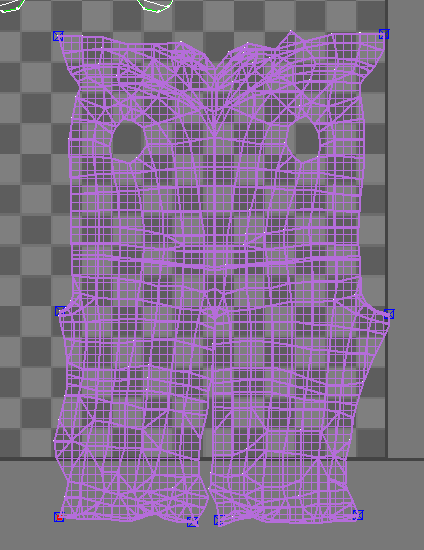

襟のピン止めされた 2 つのポイントを移動して間隔を広げ、クラスタがチェッカパターン全体により均一に広がるようにします。

さらに、パンツの折り返し部分のコーナーのポイントを移動して間隔を少し広げ、配置がより均一になるようにします。
クラスタが単位正方形からはみ出してもかまいません。

先ほどと同様に、ビューポートで作業内容を確認し、テクスチャリングが均一であることを確認します。

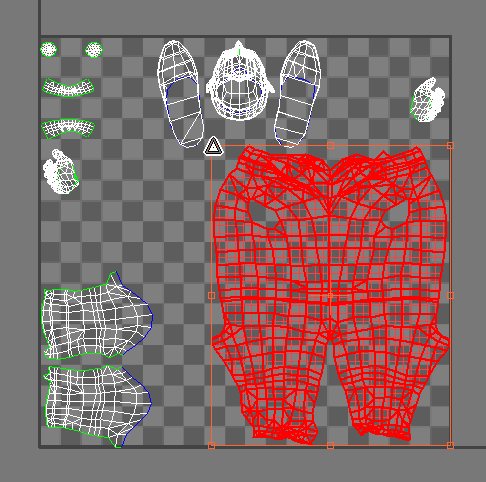

最後に、 ([ピールモード](Peel Mode))をオフにして ([フリーフォームモード](Freeform Mode))をアクティブにし、 ([ポリゴン](Polygon))をクリックして[ポリゴン](Polygon)サブオブジェクトレベルに戻ります。torsolegs クラスタをもう一度選択し、単位正方形内に収まるようにスケールを調整します。

このようにクラスタのピールと調整が完了したら、クラスタのレイアウトに合わせてテクスチャを作成できます。これには、Photoshop などのイメージ処理アプリケーションか 3ds Max の[ビューポートキャンバス](Viewport Canvas)ツールを使用できます。このインタラクティブなツールでは、ジオメトリに直接ペイントすることができます。

CMan の衣服と手のテクスチャ
.

このレイアウトは、このレッスンで作成したバージョンと少し異なります。

パンツと上着のテクスチャが適用された CMan

作業を保存する:

シーンに my_cman_peeled.max と名前を付けて保存します。
ピールされたモデルの完成版は、 cman_uv_clothing_peel_done.max ファイルに保存されています。

概要

このチュートリアルでは、次のことを学習しました。

[UVW アンラップ](Unwrap UVW)を使用してテクスチャをマップする方法

[UVW アンラップ](Unwrap UVW)を[服飾メーカー](Garment Maker)モディファイヤの上、[布地](Cloth)モディファイヤの下のスタックに配置して、布地オブジェクトをマップする方法

[ピール](Peel)ツールや[ペルト](Pelt)ツールで使用する縫い目を作成する方法

[ピール](Peel)ツールを使用して[UVW を編集](Edit UVWs)ダイアログボックスでクラスタをレイアウトする方法、頂点のピン止めを利用してピールされたクラスタのレイアウトを調整する方法
