FEA にエクスポートして解析を実行する

ここでは、有限要素解析プログラムに結果をエクスポートして、モデルを解析することができます。

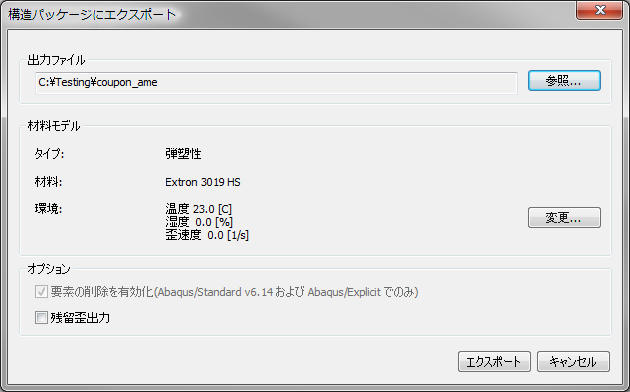

1. [Home] > [Export] > [Export to Structural Package]をクリックします。
2. [Browse]をクリックし、ファイルを保存するフォルダを選択します。ファイル名を coupon_ame とし、[Save]をクリックします。
3. 温度環境 23.0 [C]が選択されていることを確認し、[Export]をクリックします。



4. ファイルが書き出されたフォルダにナビゲートします。coupon_ame.cdb と coupon_ame.sif の 2 つのファイルがあります。.cdb ファイルは、パーツ ジオメトリ、メッシュ、および荷重を含む構造入力ファイルです。.sif ファイル(構造インターフェース ファイル)には、マッピングされた繊維方向と Ramberg-Osgood パラメータが含まれています。

解析を実行する前に、先ほどエクスポートした coupon_ame.cdb ファイルを開き、後処理コマンドを追加します。これらの後処理コマンドを使用すると、解析の完了後に、荷重-変位の結果をテキスト ファイルにが自動的に書き出されます。

1. テキスト エディタを使用して coupon_ame.cdb ファイルを開き、ファイルの最後までスクロールします。
2. 次の行をコピーして、.cdb ファイルの最後に貼り付けます。

   /POST26
   *CFOPEN, coupon_ame_output, txt
   *VWRITE, 'Time', 'U2Top', 'U2Bottom', 'RF2'
   (A4, 5X, 6(A10,7X))
   NUMVAR,100

   NSOL, 2, 284, U, Y, U2
   NSOL, 3, 192, U, Y, U2
   RFORCE, 4, 21, F, Y, RF2

   STORE, MERGE
   *GET, size,  ACTIVE, 0, SOLU, NCMSS
   *DIM, STS, ARRAY, 100, 4
   VGET, STS(1,1), 1
   VGET, STS(1,2), 2
   VGET, STS(1,3), 3
   VGET, STS(1,4), 4
   *VWRITE, STS(1,1), STS(1,2), STS(1,3), STS(1,4)
   (F4.2, 10(',',3X, E12.6))
   *CFCLOSE

   FINISH

3. ファイルを保存します。

これで、解析を実行する準備ができました。

1. コマンド プロンプトを開き、.cdb および .sif ファイル(簡単にコマンド プロンプトを開くには、コマンド シェルのデスクトップ ショートカットを使用)を含むフォルダにナビゲートします。
2. 解析にモデルを送信するには、次のコマンドを入力します(この場合は ANSYS 15.0 を使用して)。

   >>ansys-helius 150 coupon_ame.cdb

   注: .cdb および .sif ファイルの名前は同じである必要があります。
