境界条件を適用する

圧力荷重を受けているタンクを拘束する境界条件を適用します。

1. [Load]モジュールに切り替えます。
2. タンク底部の変位を拘束するには、境界条件([BC] > [Create])を作成します。
3. [Initial]にステップを設定し、[Displacement/Rotation]を選択します。[Continue]をクリックします。

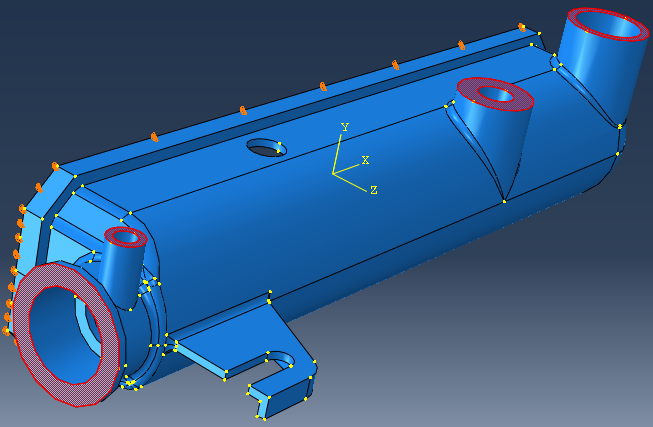

4. ビューポートを使用してタンク底部の 6 つのサーフェスを選択し、[Done]をクリックします。



5. [U1]、[U2]、および[U3]を選択します。[OK]をクリックします。

次に、モデルをさらに拘束するために追加の変位拘束を作成します。

1. [BC] > [Create]をクリックし、ステップを[Initial]に設定し、[Displacement/Rotation]を選択します。[Continue]をクリックします。

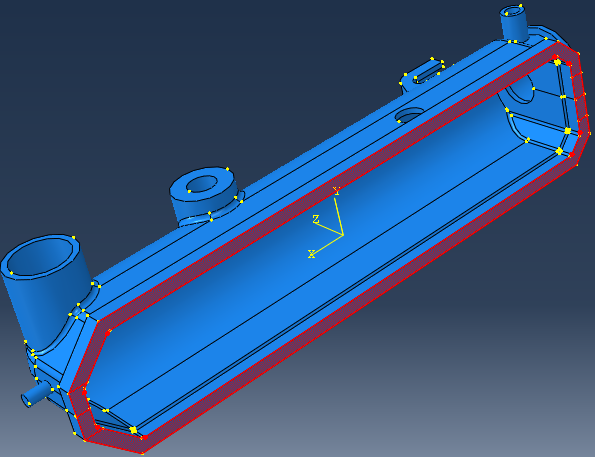

2. ビューポートで、次に示すように4 つのサーフェスを選択して[Done]をクリックします。



3. [U1]、[U2]、および[U3]を選択します。[OK]をクリックします。
