マッピングのプレビュー

Moldflow モデルから構造モデルに繊維配向をマッピングする前に、2 つのメッシュにおける相違点を評価することが重要です。

1. [Home] > [Preview] > [Mapping Suitability Plot]をクリックします。 マッピング適性プロットは、Moldflow 結果が構造モデルに適切にマッピングできるかを示します。詳細については、『ユーザ ガイド』の「モデルの確認」のセクションを参照してください。

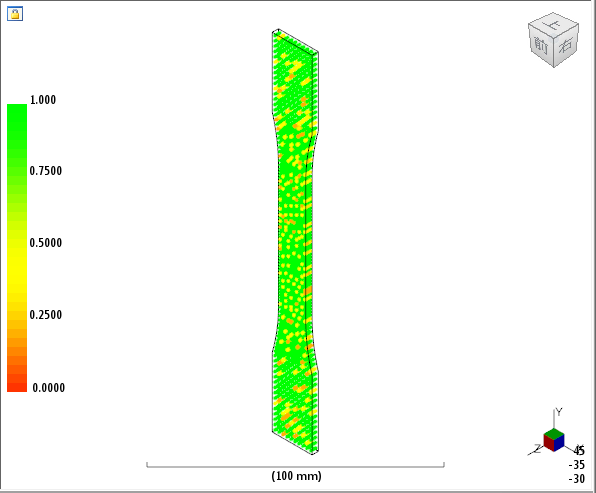

   上記のマッピング適性プロットでは、モデルの大部分が緑色で表示され、結果をマッピングするのにメッシュ細分化が十分であることが確認できます。

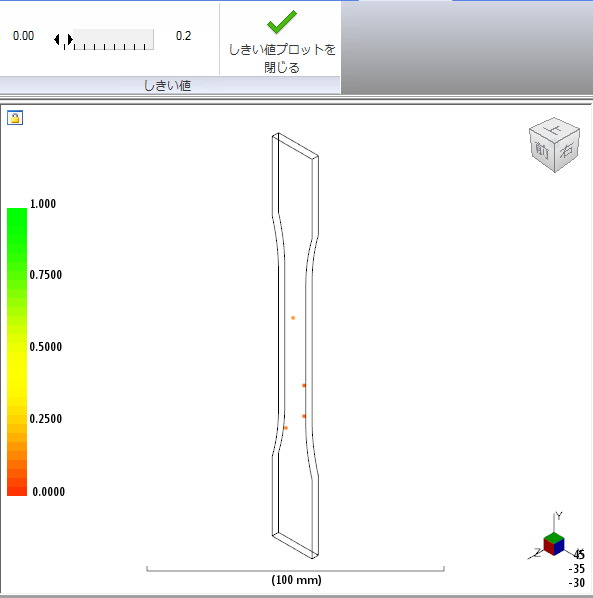

2. メッシュ細分化が必要となる可能性がある領域を特定するには、しきい値尺度上の矢印をドラッグします。



   上図は、マッピング結果で大きな問題が発生する可能性のある領域がないことを示しています。

3. [Close Threshold Plot]をクリックして、[Home]タブに戻ります。
