ここでは、有限要素解析プログラムに結果をエクスポートして、モデルを解析することができます。
- をクリックします。

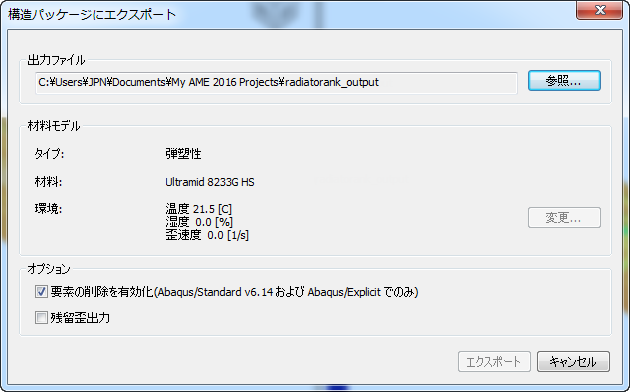

- [Browse]をクリックし、ファイルを保存するフォルダを選択します。ファイル名を radiatortank_output に指定し、[Save]をクリックします。
- 温度環境 21.5 [C]が選択されていることを確認し、[Export]をクリックします。
- ファイルが書き出されたフォルダにナビゲートします。2 つのファイル、radiatortank_output.inp および radiatortank_output.sif が表示されます。.inp ファイルは、パーツ ジオメトリ、メッシュ、および荷重を含む構造入力ファイルです。.sif ファイル(構造インターフェース ファイル)には、マッピングされた繊維方向と Ramberg-Osgood パラメータが含まれています。
これで、解析を実行する準備ができました。
- コマンド プロンプトを開き、.inp および .sif ファイル(簡単にコマンド プロンプトを開くには、コマンド シェルのデスクトップ ショートカットを使用)を含むフォルダにナビゲートします。
- 解析にモデルを送信するには、次のコマンドを入力します(この場合は ANSYS 15.0 を使用して)。
>>ansys-helius 150 radiatortank_output.inp
注: .inp および .sif ファイルの名前は同じである必要があります。
