結果を表示する

特定の状態変数のコンター プロットを表示するのは、ラジエーター タンクの構造性能を評価するのに最適な方法です。特に、ここでは SVAR9 (母材の接線ヤング率)を確認します。

1. ジョブが完了したら、ANSYS Mechanical 環境に戻り、モデル ツリーから [Solution]を選択します。
2. [Tools] > [Read Result Files]をクリックし、radiatortank_output.rst ファイルを検索します。

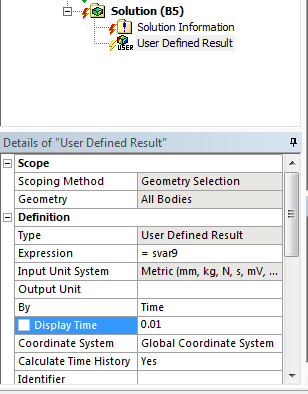

3. [User Defined Result]をクリックし、[Expression]ボックスに SVAR9 と入力します。SVAR9 は、母材構成の接線ヤング率を表します。
4. [Display Time]を 0.01 秒に設定します。



5. モデル ツリーの[User Defined Result]を右クリックして、[Evaluate All Results]を選択します。
6. [Graph]タブに切り替え、変形尺度を 0.0 (変形前)に変更します。
7. [Graph]タブの再生ボタンをクリックし、パーツに圧力を加えたときの SVAR9 を監視します。SVAR9 は材料の軟化があるかどうかを示します。

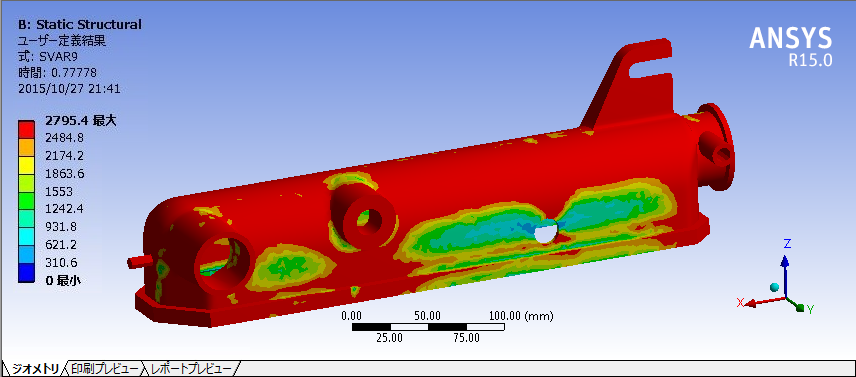

   タンク側の穴の近くに大きな材料軟化が発生しています。タンクの加圧を続けると、穴のエッジ付近で破損が開始する可能性があります。
