荷重を定義する

試験用断片の上面サーフェスに沿った垂直方向の変位を強制する追加の境界条件を作成します。

変位を強制することによってプレートに荷重が加えられます。これは、変位の強制によって、適用された力による比較可能な荷重に比べてより緩やかな破損プロセスが発生するためです。力の適用によってこの試験用断片のような単純な構造が破損を始めると、破損は急速に進みます。これは、構造の荷重を保持できる能力が低下し、荷重が増大するために発生します。変位でコントロールされる荷重では、構造が破損すると、構造が保持する荷重は低減するため、より緩やかな破損速度となります。

最初に、カップリング拘束が上部試験用断片のノードに適用されます。これにより、後処理中に反力の合計を簡単に判定することができます。

1. [プリプロセッサ] > [カップリング/順序] > [マスタ付きカップリング DOF]を選択します。

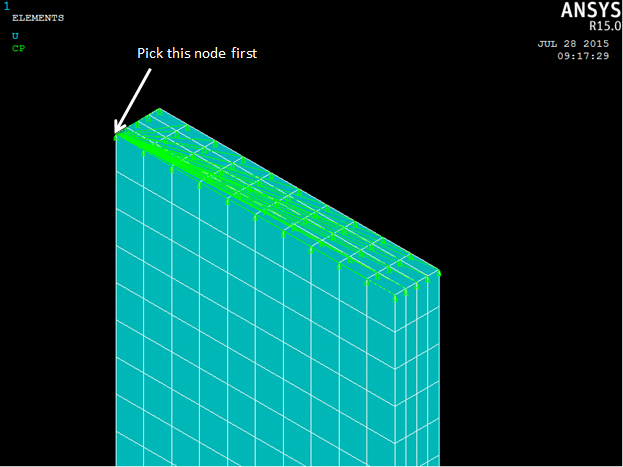

2. 試験用断片の上部サーフェス上のノードをすべて選択し、選択した第 1 ノードが以下の図に示すノードであることを確認します。[OK]をクリックします。
3. 参照番号を 100 に設定し、自由度ラベルを[UY]に設定します。[OK]をクリックしてカップリングの定義を完了します。

   カップリング拘束の結果として、以下にハイライトしたノードに適用される Y 方向の変位により、同じ Y 方向変位が拘束定義の残りのノードにも適用されます。

4. [Preprocessor] > [Loads] > [Define Loads] > [Apply] > [Structural] > [Displacement] > [On Nodes]を選択し、以下に示すノードを選択します。
5. [UY]に値 5.0 を適用して、[OK]をクリックします。
