境界条件を適用する

圧力荷重を受けているタンクを拘束する境界条件を適用します。

1. モデル ツリーから[Static Structural]を選択します。

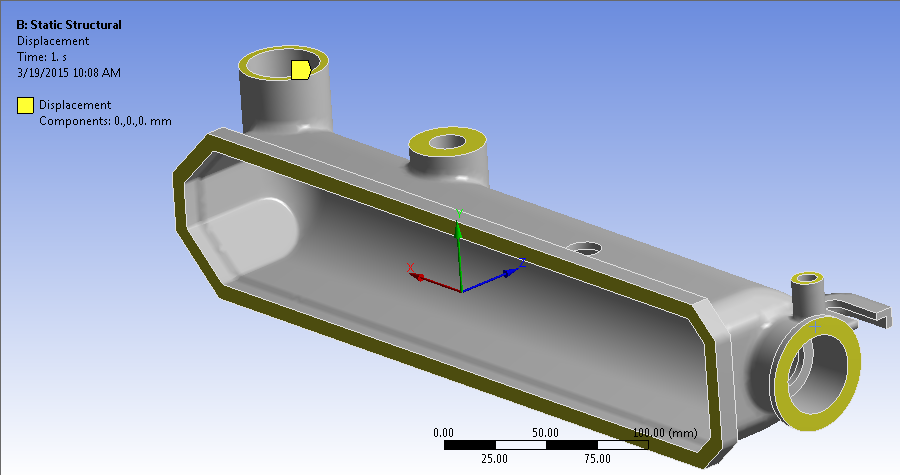

2. [Supports] > [Displacement]をクリックして、以下に示すタンクの 5 つのサーフェスを選択します。
3. [Apply]をクリックして、ジオメトリの選択を確認します。
4. 変位の X、Y、および Z コンポーネントに 0 と入力します。
