モデルを Advanced Material Exchange にインポートする

ANSYS を使用した構造モデルの設定が完了したので、Advanced Material Exchange を使用して構造モデルに繊維配向をマッピングすることができます。

1. Advanced Material Exchange を開いて、構造入力ファイルをインポートします([Start & Learn] > [Launch] > [Import Structural Model])。
2. radiatortank.inp ファイルを見つけて[Open]をクリックします。
3. ここで、タンク モデルが、単位系で選択したミリメートルでインポート ダイアログ ボックスに表示される必要があります。[OK]をクリックします。

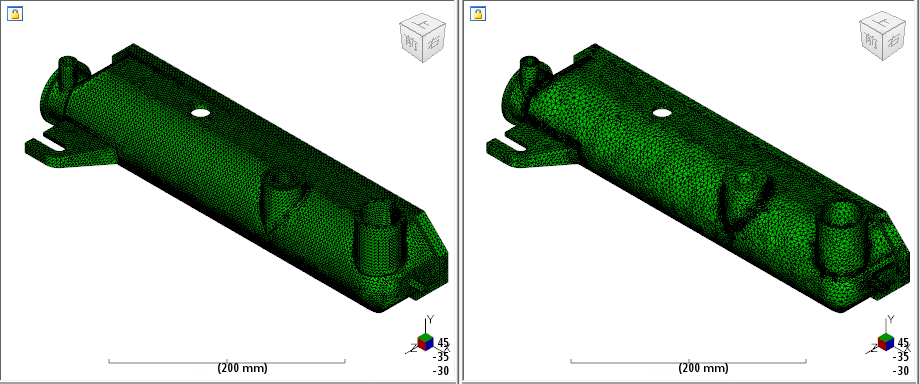

4. ここで、Moldflow モデル([Home] > [Launch] > [Import Moldflow Model])を読み込みます。
5. radiatortank.sdy ファイルを見つけ、[OK]をクリックします。
