Advanced Material Exchange では、複数の断面が含まれている構造パーツをインポートすることはできません。単一の断面を選択してインポートするように求められます。
この制限を回避するには、Abaqus 入力ファイルを迅速に変更して、断面を結合することができます。
- 入力ファイル内で断面定義を見つけます。ソリッド モデルの場合、これは *Solid Section として表示されます。シェル モデルの場合、これは *Shell Section として表示されます。
*Solid Section, Elset=Set-1, Material=Material-1 , ** *Solid Section, Elset=Set-2, Material=Material-1 ,
上記の例では、異なる要素セットによって定義された 2 つのソリッド断面があるのが分かります。
- 2 つの既存の要素セットが含まれる、新しい要素セットを作成します。
*Elset, Elset=Set-3, Set-1, Set-2
- この新しい結合した要素セットによって定義される新しい断面を作成します。
*Solid Section, Elset=Set-3, Material=Material-1 ,
これで、両方の断面を含むパーツ全体を Advanced Material Exchange にインポートできます。

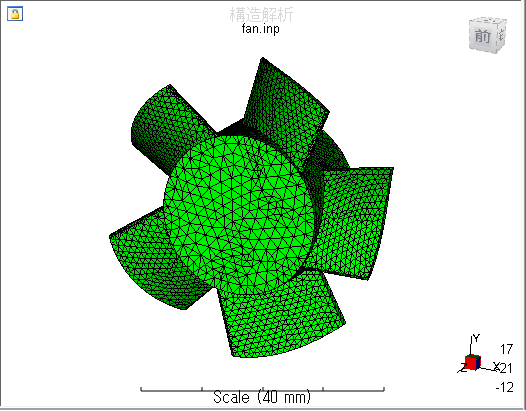

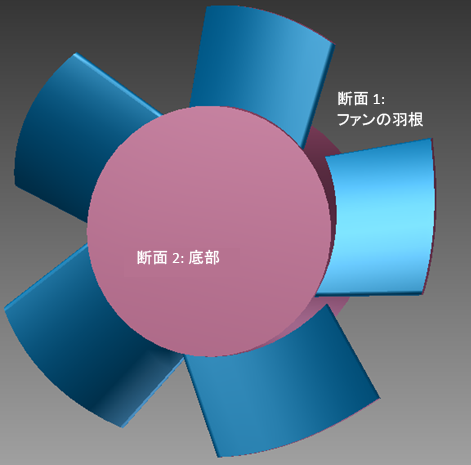

例として、次に示すファンのパーツを検討してみます。ファンの羽根と底部の 2 つの断面があるモデルがあります。

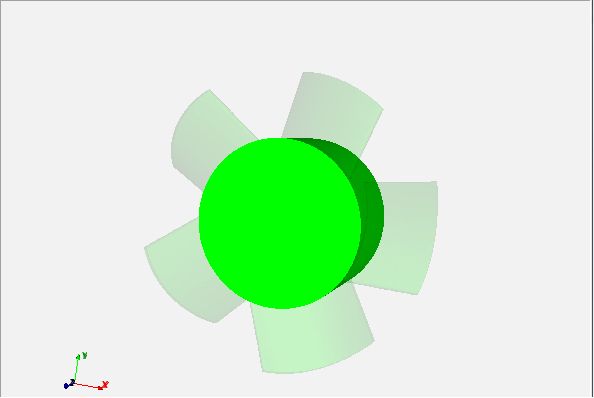

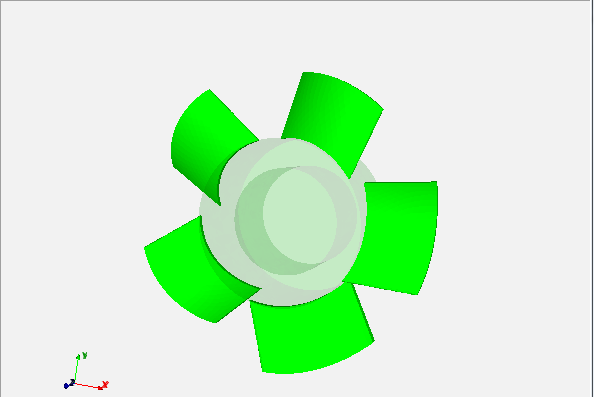

Advanced Material Exchange にモデルをインポートしようとすると、1 つの断面のみを選択するように求めるプロンプトが表示されます。
入力ファイル内で新しい要素セットと断面定義を作成した後、パーツ全体をインポートすることができます。
