粘性ユーザ材料を作成

Create Cohesive Material プラグインは、Helius PFA の粘性材料に対して完全な材料応答を定義します。この例では、[二次表面力]の損傷開始と[エネルギー(混合モード - べき乗則)]の損傷進展基準を使用します。

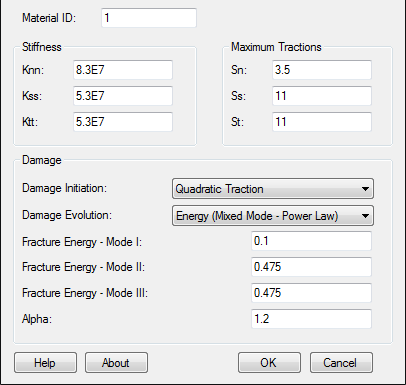

1. [HELIUS]ボタンをクリックし、[粘性材料を作成]を選択します。
2. 粘性材料に 1の ID を指定します。
3. 次の剛性と表面力(MPa)を入力します。
   • Knn = 8.3E+07
   • Kss = 5.3E+07
   • Ktt = 5.3E+07
   • Sn = 3.5
   • Ss = 11
   • St = 11
4. [二次表面力]開始基準および[エネルギー(混合モード - べき乗則)]軟化タイプを選択します。
5. 次の破断エネルギーを入力します。
   • モード I = 0.100
   • モード II = 0.475
   • モード III = 0.475
6. Alpha の値に1.2 と入力し、[OK]をクリックします。
