境界条件を適用する

まず、ビームの左端がグローバル X 方向に変位しないようにするための境界条件を作成します。ここでは半対称モデルを使用しているので、この条件を強制する必要があります。

1. [Preprocessor] > [Loads] > [Define Loads] > [Apply] > [Structural] > [Displacement] > [On Areas]を選択します。
2. グラフィックス ウィンドウでビームの終端面およびゴム製パッドの終端面を選択し、[OK]をクリックします。

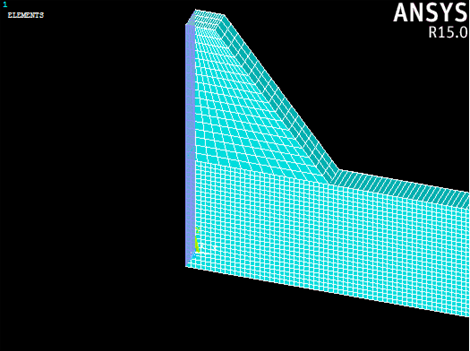

3. 表示されるダイアログで[UX]を選択し、変位量として 0 と入力して[OK]をクリックします。

これで、モデル全体がグローバル Z 方向に変位することを防ぎます。これは平面ひずみ条件を適用します。

1. [Preprocessor] > [Loads] > [Define Loads] > [Apply] > [Structural] > [Displacement] > [On Nodes]を選択します。
2. グラフィックス ウィンドウでモデルのすべての節点を選択し、[OK]をクリックします。

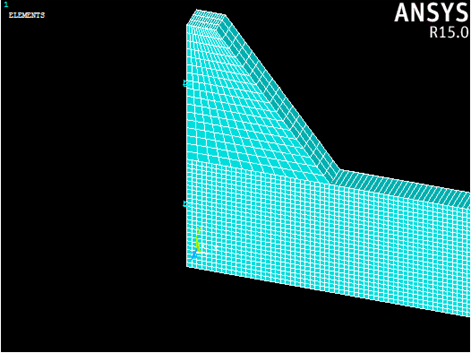

3. 表示されるダイアログで[UZ]を選択し、変位量として 0 と入力して[OK]をクリックします。

次に、3 点曲げテストのサポートをシミュレートするために、変位拘束を適用します。

1. [Preprocessor] > [Loads] > [Define Loads] > [Apply] > [Structural] > [Displacement] > [On Nodes]を選択します。

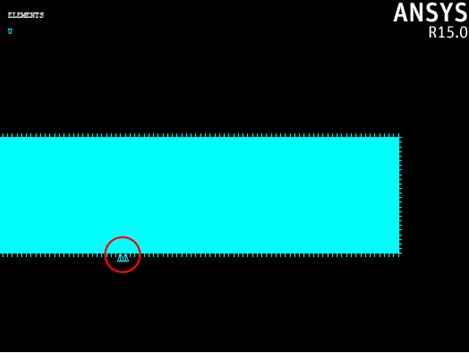

2. グラフィックス ウィンドウで以下に示す節点を選択し、[OK]をクリックします(今まですべての手順に従った場合、選択するのに適切な節点番号は、1392、1393、18869、18870 です)。
3. 表示されるダイアログで[UY]を選択し、変位量として 0 と入力して[OK]をクリックします。

最終的な境界条件により、ゴム製パッドがビームに結合されます。

1. [Preprocessor] > [Coupling / Ceqn] > [Couple DOFs]を選択します。
2. ゴム製パッドの下部の節点をすべて選択し、[OK]をクリックします。

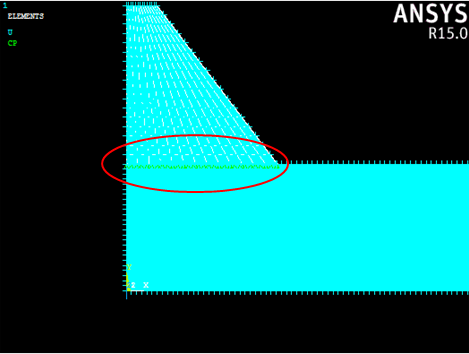

3. 参照番号 1 を割り当て、[UY]自由度ラベルを選択します。 [OK]をクリックします。
