要素座標系を定義して割り当てる

試験用断片用にローカル座標系を作成します。

ローカル座標系を定義して、荷重方向に 0 (ゼロ)度層を配置するように要素に割り当てる必要があります。

1. 全体座標の荷重方向(全体座標の Y 軸)に X 軸が配置されたローカルの矩形座標系を定義するには、コマンド プロンプトに LOCAL,11,CART,0,0,0,90,0,0 と入力します。

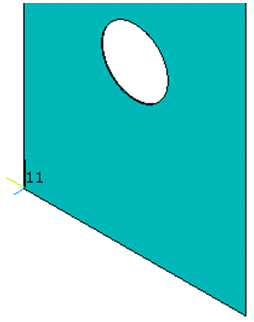

2. ローカル座標系を要素に割り当てるには、コマンド プロンプトに ESYS,11 と入力します。次の図は、パーツの底部を基準としたローカル座標系を示しています。
