プレート曲げ

単純支持または固定プレートの横方向のたわみを計算します。

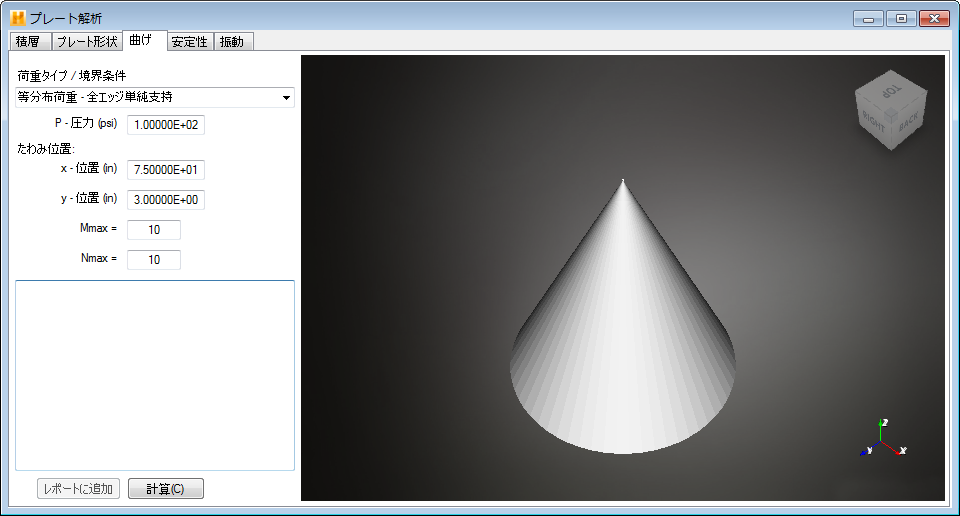

横方向荷重下の積層複合材料プレートの曲げ解析を実行するには、[プレート解析]ウィンドウの[曲げ]タブを選択します。[積層]と[プレート形状]の定義が完了したら、[曲げ]タブで次の 5 つの手順を実行します(以下を参照)。

1. 荷重と境界条件を指定する: [荷重タイプ/境界条件]ドロップダウン メニューでは、3 つの異なる組み合わせの横方向荷重と境界条件を選択できます。

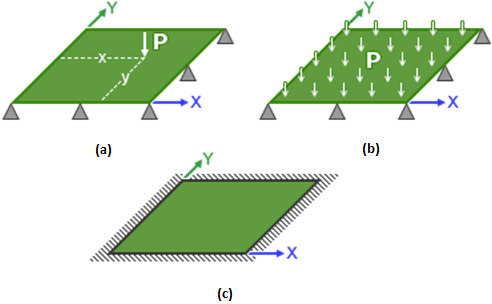

   • [集中荷重 - 全エッジ単純支持]は、4 つのエッジすべてが単純支持境界条件のプレートに加わる集中横方向荷重を表します(以下の画像の a を参照)。
   • [等分布荷重 - 全エッジ単純支持]は、4 つのエッジすべてが単純支持境界条件のプレートに加わる等分布横方向荷重を表します(以下の画像の b を参照)。
   • [等分布荷重 - 全エッジ固定]は、4 つのエッジすべてが固定境界条件のプレートに加わる等分布横方向荷重を表します(以下の画像の c を参照)。
2. 横方向荷重の大きさを指定する: [P -圧力]ボックスを使用して適用される横方向荷重の大きさを指定します。「等分布荷重 - 全エッジ単純支持」条件または「等分布荷重 - 全エッジ固定」条件を使用する場合、圧力を指定して横方向荷重を定義する必要があります。「集中荷重 - 全エッジ単純支持」条件を使用する場合、合力を指定して横方向荷重を定義する必要があります。
3. 解析が計算される X、Y 位置を指定する: [x - 位置]および[y - 位置]ボックスを使用して、プレート曲げ解析中に解析(横方向のたわみと曲げモーメント)が計算される x、y 位置を指定します。「集中荷重 - 全エッジ単純支持」条件が使用されている場合、集中する力は解析が計算される点と同じ点に適用されると仮定されることに注意してください。x および y の位置を指定すると、プレートの画像が更新されます。
4. 二重正弦級数解析で使用されるモードの数を指定する: [M _max ]ボックスと[N _max ]ボックスを使用して、横方向のたわみと横方向荷重の表現でのグローバル X およびグローバル Y 方向でそれぞれ使用されるサイン モードの数を指定します(方程式 6.1 を参照)。m_max と n_max の整数値を増やすと、横方向のたわみがより正確に表されます。ほとんどの場合、m_max = n_max = 10 にすると問題なく正確な解析になります。ただし、解析は非常に効率的に得られるため、m_max = n_max = 100 でも解析は迅速に返されます。
5. 結果を計算する: すべての問題定義データおよび解析コントロール データを指定したら、[計算]をクリックしてプレート曲げ解析を計算します。解析が表示ウィンドウに表示されます。ここには、ユーザの指定したプレートの対象の点で計算された横方向のたわみと結果のモーメント Mx、My、Mxy が含まれます。
