プレートの振動

単純支持または固定支持の境界条件におけるプレートの基本的な振動周波数を計算します。

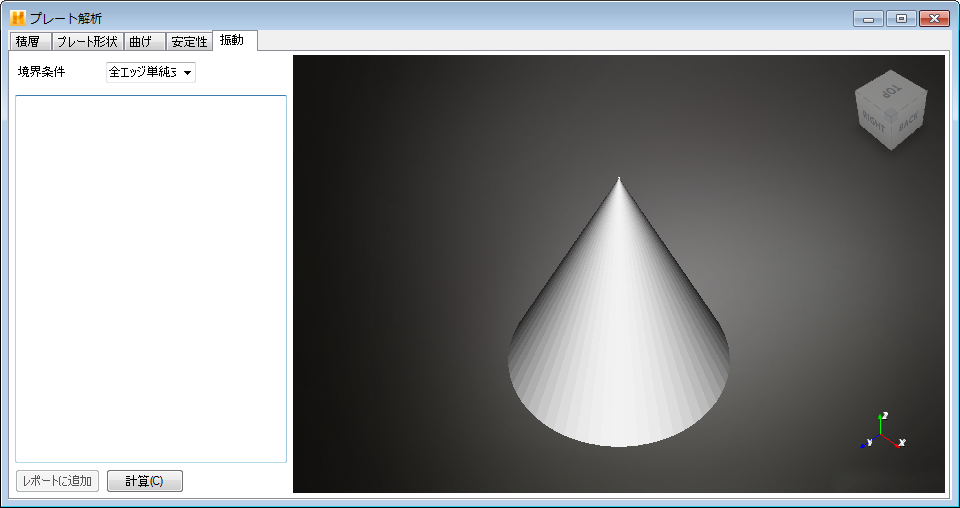

積層の複合材料プレートの振動解析を実行するには、[プレート解析]ウィンドウで[振動]タブを選択します。[積層]と[プレート形状]の定義が完了したら、[振動]タブで次の 2 つの手順を実行します(下の図を参照)。

1. 境界条件を指定する: [境界条件]ドロップダウン メニューにある 3 つの異なる境界条件から選択します。

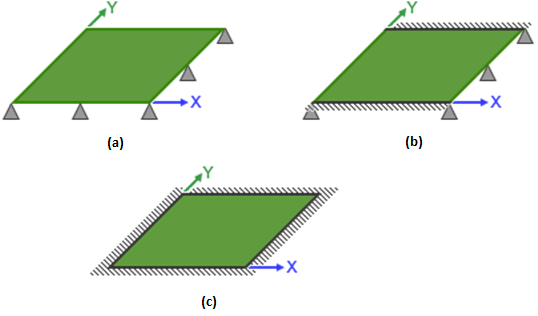

   • [全エッジ単純支持]は、4 つのエッジすべてが単純支持されたプレートを示します(下図 a を参照)。
   • [荷重エッジ単純支持]は、幅をまたぐ 2 つのエッジが単純支持され、長さをまたぐ 2 つのエッジが固定支持されたプレートを示します(下図 b を参照)。
   • [全エッジ固定]は、4 つのエッジすべてが固定支持されたプレートを示します(下図 c を参照)。
2. 結果を計算: 問題の境界条件を指定したら、[計算]をクリックしてプレートの基本的な振動周波数を計算します。基本的な振動周波数は、[計算]タブの表示ウィンドウに表示されます(ラジアン/秒とヘルツの両方の単位で)。
