継ぎ目とステッチの作成を自動化します。
Stitch and Seam Control のオプション
Seam
- Seam Type
-
French
Join
Baseball

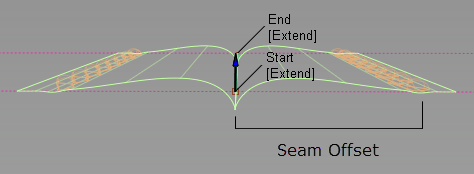

- Seam Offset
- 継ぎ目からステッチまでの距離です。
Join タイプの継ぎ目の場合(上部にステッチされていない)、 ステッチ サーフェスはこのオフセット距離を超えて延長されません。

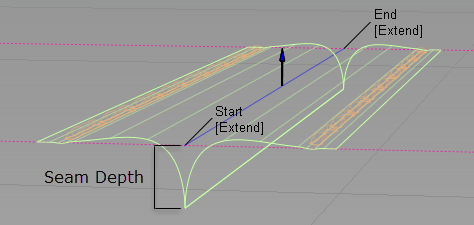

- Seam Depth
-
カーブオンサーフェスから継ぎ目までの距離です。

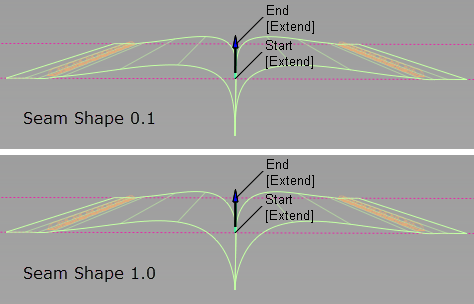

- Seam Shape
- 継ぎ目における継ぎ目サーフェスの形状または曲率です。値を小さくすると、継ぎ目が緊密になり、値を大きくすると、継ぎ目が緩くなります。

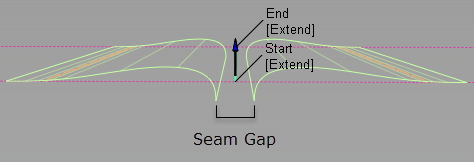

- Seam Gap
- 継ぎ目におけるサーフェスの間隔です。

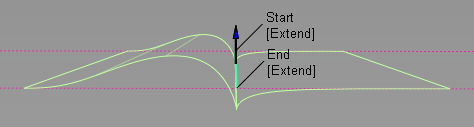

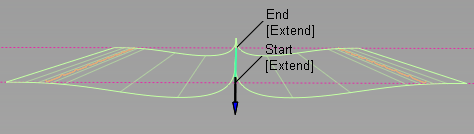

- Seam Flip
- 継ぎ目サーフェスの方向を反転させて、ステッチします。
Flow Control
- Start/End
- 継ぎ目サーフェスのエッジと、作成先のサーフェスのエッジの交わり方を制御します。
-
Default – 継ぎ目サーフェスの終了エッジが引き続きカーブオンサーフェスに対して垂直になります。
-
Extend – 継ぎ目サーフェスの終了エッジが、カーブオンサーフェスに対して垂直なまま、サーフェス エッジに達するまで延長されます。
-

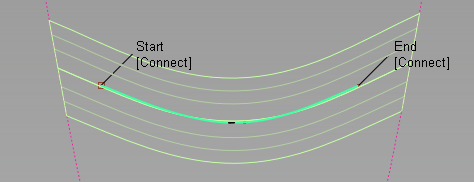

Connect – 継ぎ目サーフェイスの終了エッジがサーフェスエッジと完全に交わります。
-
Edge Align – 継ぎ目サーフェスの終了エッジをサーフェスのエッジに位置合わせします。
-

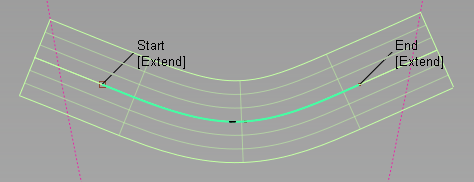

- Modify Range
- このオプションを選択すると、Start および End スライダが Control ウィンドウに表示されて、矢印マニピュレータが選択したカーブオンサーフェスに表示されます。これらの矢印をドラッグして、カーブオンサーフェスに沿った継ぎ目の範囲を修正します。
- Start/End
- これらのスライダを使用して、カーブオンサーフェスに沿った継ぎ目の範囲を修正します。Start 値と End 値をそれぞれ 0.0 と 1.0 に設定し、オリジナルの範囲を定義します。
Bulge
- Create Bulge
- 継ぎ目の片側または両側に膨張またはバンプを作成します。片側だけが選択されている場合、Bulge Size はその側に適用され、反対側には Bulge Size 値 0.0100 が適用されます。
Groove

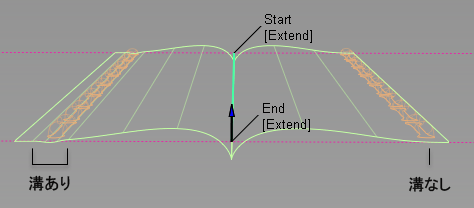

- Create Groove
- French の継ぎ目専用です。継ぎ目の片側または両側のステッチ線に沿ってインデントを作成します。ステッチ線に沿ってより幅の広いインデントを作成するには、Groove Size を大きくします。
Groove Sizeを小さくすると、Stitch Diameter が小さくなることがあり、さらに継ぎ目にステッチがないように見える場合もあります。Groove Size を大きくしても、Stitch Diameter は自動的には大きくなりません。

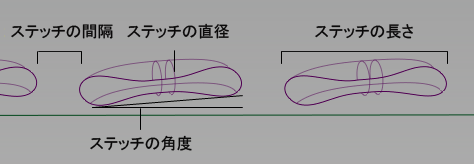

Stitches
- Create Stitch
- French および Baseball の継ぎ目専用です。継ぎ目の片側または両側にステッチを作成します。

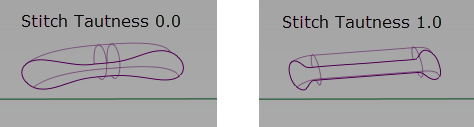

注: Seam Offset、Groove Size、Stitch Diameter、および Stitch Length はすべて関連しています。たとえば、Stitch Diameter を大きくすると、他の 3 つの設定も大きくなります。 - Stitch Tautness
- 強く引っ張られたステッチを表すようにジオメトリの形状を変更します。張力を大きくすると、ステッチ プロファイルは平らになり、より楕円形になります。
- Quick Stitch
- 更新速度を増加するには、より少ないスパンのステッチを作成します。
- Trim Stitches
- 継ぎ目サーフェスと交差するステッチ サーフェスをトリムミングします。更新速度を増加するには、このオプションを選択解除します。
Control オプション
- Trim Type
-
-
Off — オリジナル サーフェスをトリミングしません。
-
Curves-on-surface — 継ぎ目サーフェスのコンタクト ラインに沿ってカーブオンサーフェスを作成し、手作業でトリミングできるようにします。
-
Automatic — オリジナル サーフェスをコンタクト ラインに自動的にトリミングします。
-
- Auto Update
- オプションを変更した場合に、継ぎ目サーフェスを自動的に更新します。
- Chain Select
- カーブオンサーフェスを選択すると、それと接線連続性を持つ他のすべてのサーフェス カーブも選択されます。
