レッスン 2: ラベルを追加する

ここでは、シャワー ジェル ボトルのラベルのグラフィックデザインをラベル サーフェスに適用します。

グラフィックを適用する処理をマッピングと呼びます。

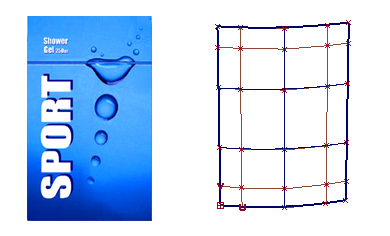

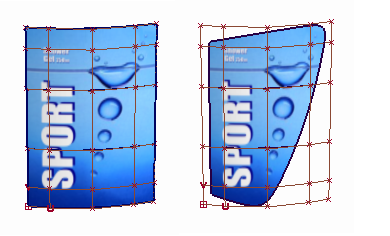

グラフィックファイル（左に表示）は.tifや.jpgなどの標準的なフォーマットです。これをサーフェス(右に表示)にマップできます。

結果として、グラフィックファイルはサーフェスのUとVの方向に従います。サーフェスがトリミングされている場合は、グラフィックは目に見えるサーフェス部分に表示されます。

グラフィックをカラーラベルとして適用するには、Color パラメータをマップします。

ヒント:

マッピングは、透明度、バンプ、リフレクションなど、多数のシェーダパラメータで使用できます。

チュートリアル ファイルを開く(オプション)

レッスン 1 を問題なく完了した場合は、「ラベル シェーダを作成する」に進みます。

レッスン 1 の作業に問題があった場合は、CourseWare プロジェクトの wire フォルダにある render_basics_Part1.wire というファイルを開きます。このファイルには、レッスン 1 の完成モデルが保存されています。

チュートリアルのレッスン 2 をご覧ください。

ラベル シェーダを作成する

1. デフォルトシェーダをクリックして選択します。次に Copy Current Shader ツールを選択して、3番目のシェーダを作成します。

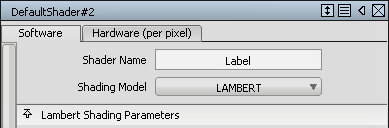

2. 新しいシェーダのアイコンをダブルクリックします。Shader NameをLabelに変更し、Shading ModelをLAMBERTに設定して、光沢のない紙ラベルを作成します。



   シェーダのカラーを変更しないでください。代わりに、Color チャンネルにラベルのグラフィックをマップします。グラフィック イメージが既定のグレーのカラーと置き換えられます。

カラー チャンネルをマップする

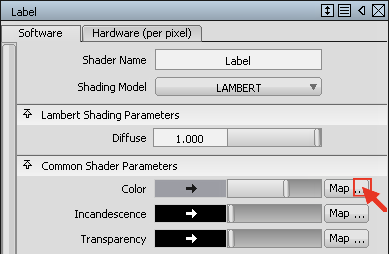

1. Label シェーダ エディタで、Color パラメータの横にある Map ボタンをクリックします。

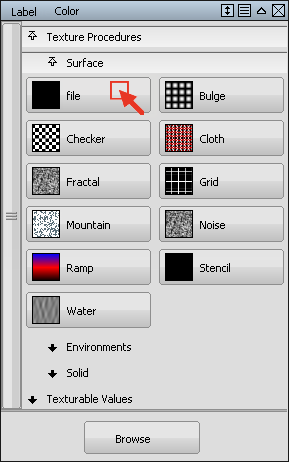

2. Texture Proceduresウィンドウが表示されます。Surface > fileテクスチャを選択します。

3. File Texture エディタが開きます。Imageセクションの横にあるBrowseボタンを選択します。


   ファイル ブラウザが開きます。ラベル イメージを含むファイルを読み込むには、CourseWare¥pix ディレクトリに移動します。

4. ShowerGel_Label.tifイメージを選択します。

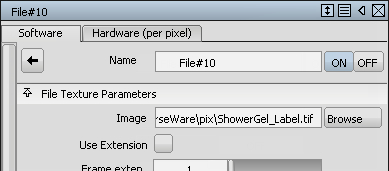

   ラベル ファイルのパス名が Image セクションに表示されます。



   エディタウィンドウは画面に開いたままにしておきます。これは後でラベル位置を変更するときに使用します。

   ヒント: ボトルの作業中はタイトル バーをクリックしてウィンドウを最小化(または非表示に)します。ウィンドウを画面全体の表示に復元するには、タイトル バーをもう一度クリックします。

   Visualize Panelのシェーダアイコンには、ラベルがシェーダボールを覆って表示されます。



   ラベル サーフェスにラベル シェーダを割り当てます。

5. レイヤのドロップダウン メニューを使用してラベルサーフェスを選択します。

6. Visualize Panel Assignアイコンを使用して、Labelシェーダをラベルサーフェスに割り当てます。

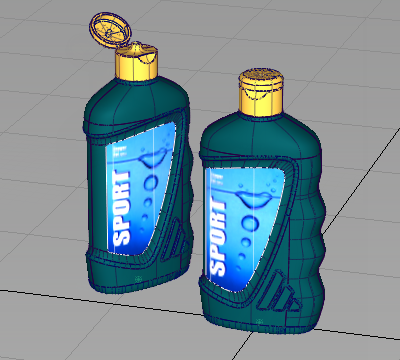

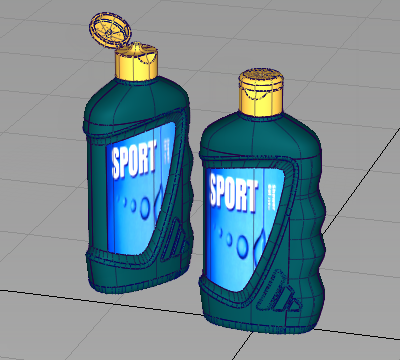

7. ラベルのグラフィックスがラベルサーフェスに表示されます。


8. サーフェスの選択を解除するには、Pick > Nothing を選択します。
9. テクスチャ エディタ ウィンドウの Surface Placement セクションでラベルの配置を変更することができます。

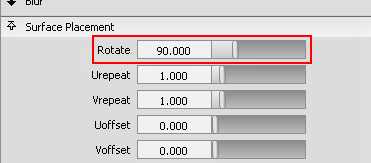

   Rotate セクションに 90 度と入力し、変更されたラベル位置を確認します。

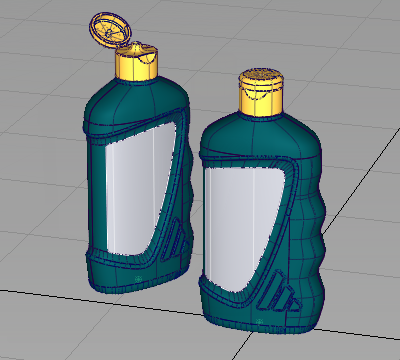

10. ラベルの回転を0度に戻し、正しいラベル表示にします。

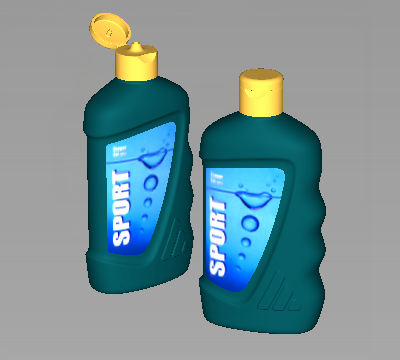

    Perspective ペインのShowボタンを使用して、ワイヤフレームとグリッドをオフに切り替えます。


    ヒント:

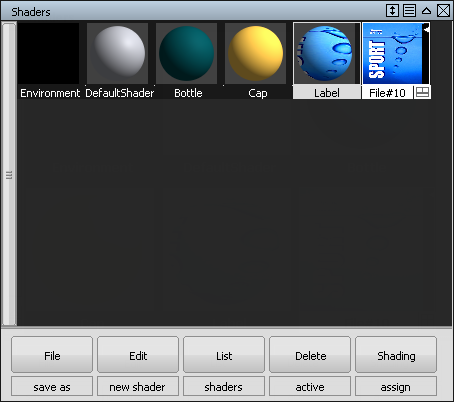

    ラベルのグラフィックがシェーダにどのように適用されているか確認するには、Render > Multi-lister > Shaders を選択します。 Multi-listerはシェーダを使って作業するときにVisualize Panelの代わりとなるものです（これは次のセクションでライトの操作をするときに使用します）。

    Multi-listerでは、ラベルグラフィックがLabel shaderにアタッチされたFile Textureとして表示されるのを確認できます。

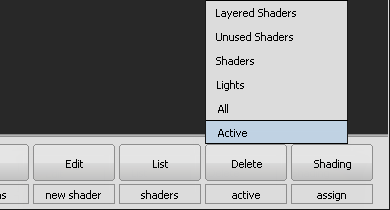

    ラベルグラフィックを削除するには、Multi-listerでこれを選択してMulti-listerメニューのDelete > Activeを使用します。


    注:

    メイン メニューの Delete > Active を使用しないでください。このコマンドは、シーンで選択されたジオメトリをすべて削除します。

作業内容を保存する

1. Lessons プロジェクトの wire フォルダ内に作業内容を保存します。
2. ファイルにmyRender_Basics2.wireという名前を付けます。
