レッスン 3: ラベルサーフェスを作成する

掃除機のチュートリアルでは、サーフェスを交差してカーブオンサーフェスを作成し、これをトリミングに使用しました。

このチュートリアルでは、サーフェス上にカーブを Project (投影)して、トリミングに必要なカーブオンサーフェスを作成します。

まず、メインの胴体サーフェスからラベルシェイプをトリミングします。

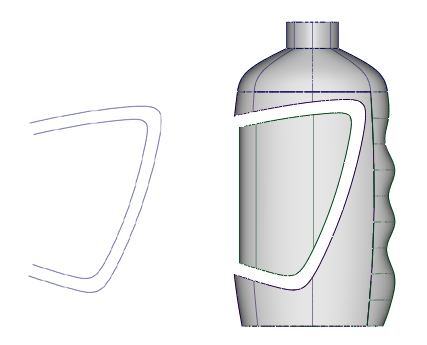

次に、ラベルパネルのサーフェスに凹部を作成します。滑らかなブレンドサーフェスを構築するためのスペースができるように、このサーフェスは少し小さくトリミングします。

注:

この場合には、Detachを使用しててサーフェスを「切り取る」ことはできません。目的のシェイプがサーフェスのアイソパラメトリックカーブに沿っていないからです。

チュートリアルのレッスン 3 をご覧ください。

チュートリアルファイルを開く(オプション)

レッスン 2 を問題なく完了した場合は、次の手順「ラベル領域をトリミングする」に進みます。

レッスン 2 の作業に問題があった場合は、CourseWare プロジェクトの wire フォルダにある showergel_Part2.wire というファイルを開きます。このファイルには、レッスン 2 の完成モデルが保存されています。

ラベル領域をトリミングする

まず、ボトルサーフェスにラベルシェイプのカーブを投影します。アクティブウィンドウによって投影方向が決定するため、Left ウィンドウを使用します。

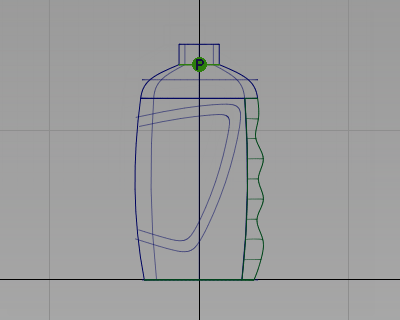

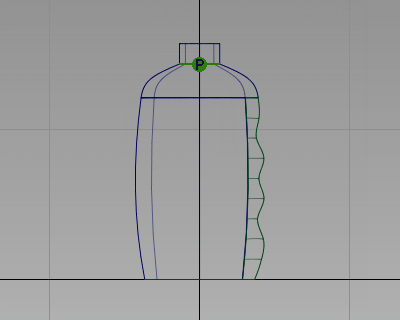

Leftビューを最大化します。

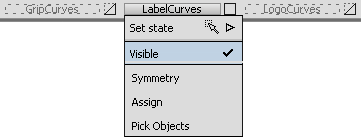

LabelC rvesレイヤを表示します。

レイヤには、ラベルのアウトライン用の2つのカーブがあります。外側のカーブを使用して本体のサーフェスをトリミングします。

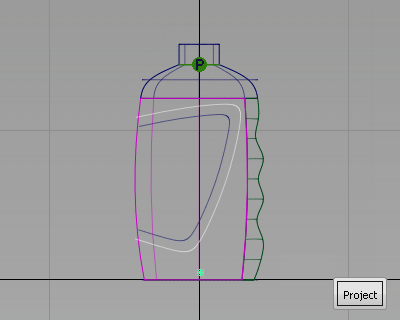

胴体サーフェスに外側のラベルカーブを Project (投影)します。Surface Edit > Create CurvesOnSurface > Project を選択します。

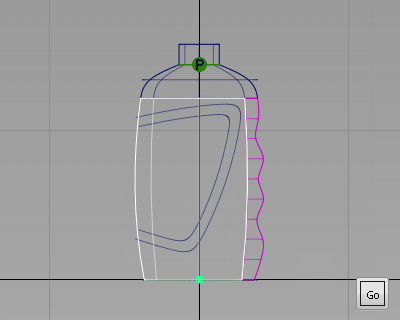

サーフェスの選択を要求するプロンプトが表示されます。メインのボトルサーフェスをクリックして選択します。
Goをクリックして、そのサーフェスを定します。
次に投影カーブの選択を要求するプロンプトが表示されます。
外側のラベルカーブをクリックして選択し、それからProjectをクリックします。

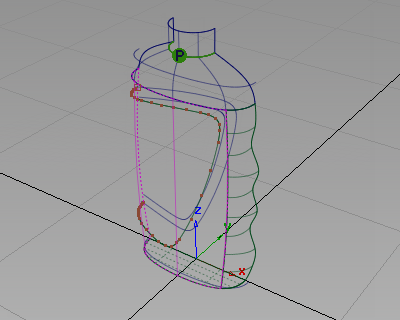

カーブがサーフェス上に投影されます。
パースビューを最大化して、カーブオンサフェスがよく見えるようにします。
Surface Edit > Trim > Trim Surface の順に選択します。
トリミングするサーフェスの選択を要求するプロンプトが表示されます。メインのボトルサーフェスをクリックして選択します。

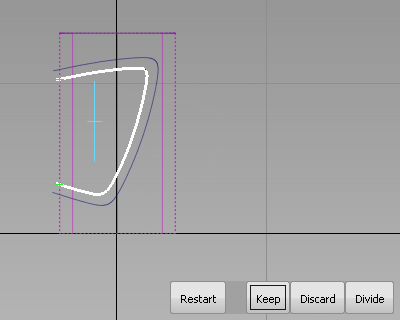

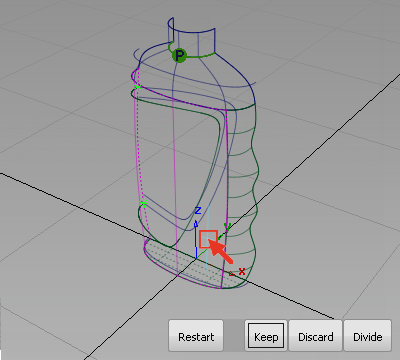

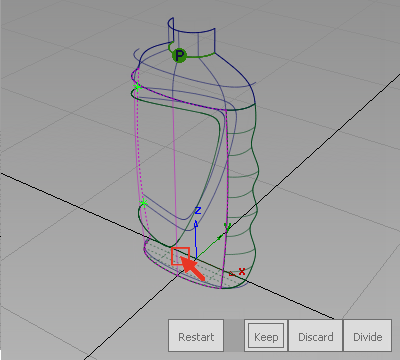

次にトリミング領域の選択を要求するプロンプトが表示されます。維持したいサーフェスの部分（ラベル領域の外側の部分）をクリックします。
ウィンドウの右下コーナーに表示されるKeepをクリックします。

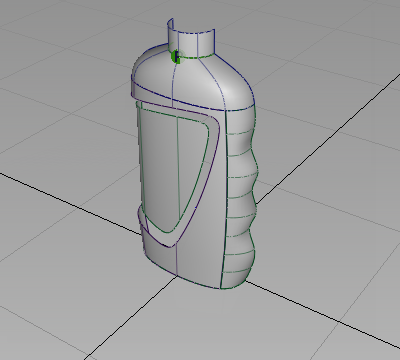

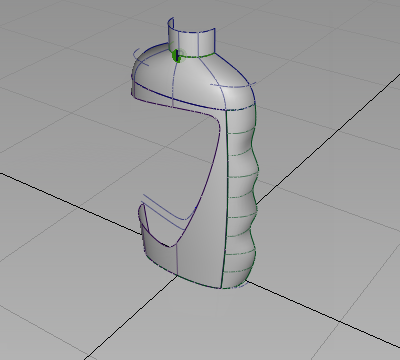

サーフェスがトリミングされます。
ダイアグノスティックシェーディングを使用して、サーフェスが正しくトリミングされていることを確認します。

ヒント:
トリミングが正しくなければ、画面下に表示される Revert をクリックして 1 ステップ戻り、トリミング領域を選択し直します。トリミング領域を後で修正する場合は、Surface Edit > Trim > Untrimを使用すればサーフェスをトリミングしていない状態に復元できます。

ラベルサーフェスを作成する

ボトルに紙ラベルを付けます。折り目やしわができないようにする場合は、紙は一度に一方向にのみ曲げることができます。そのため、ラベルサーフェスを一方向にのみ曲げます。これをシングル曲率と呼びます。

2 つの同じカーブの間の Skin サーフェスを使用して、シングル曲率のサーフェスを作成します。

まず、レイヤを使用してモデルを構成します。

ドロップダウンメニューを使用して Bottle レイヤを非表示にします。

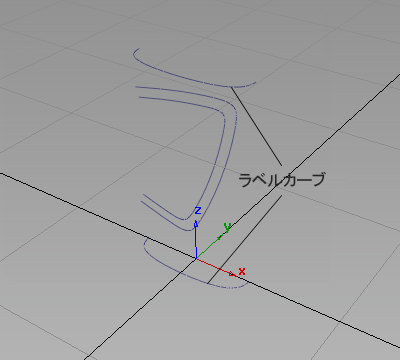

スキンサーフェス用の 2 つの同じシェイプのカーブが表示されます。これらのカーブをラベルの作成に使用します。

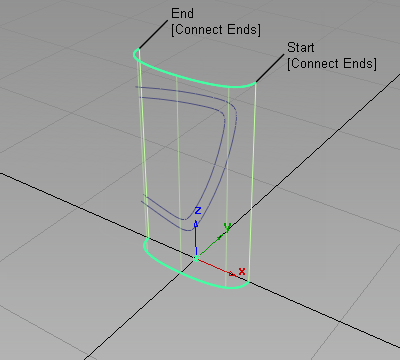

Surfaces > Skin Surfaces > Skin を選択します。プロンプトに従って2つのラベルサーフェスカーブを選択し、スキンサーフェスを作成します。

次に、ラベルのアウトラインカーブをサーフェスに投影し、ラベルのシェイプに合わせてサーフェスをトリミングします。

今度は Trim Surface ツールの 3D Trimming オプションを使用して両方の操作を一度に実行します。
Left ビューを最大化します。

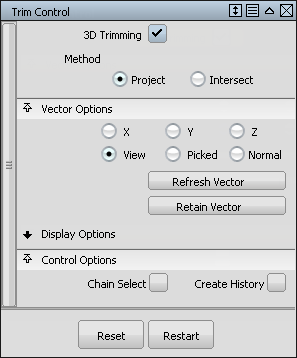

サーフェスを選択した状態で、Surface Edit > Trim > Trim Surface を選択します。アイコンをダブルクリックして、コントロールウィンドウを開きます。
3D Trimming を選択して、コントロールウィンドウを閉じます。

トリミングカーブを選択するよう要求されます。
内側のラベルシェイプのカーブをクリックして選択します。

次にトリミング領域の選択を要求するプロンプトが表示されます。

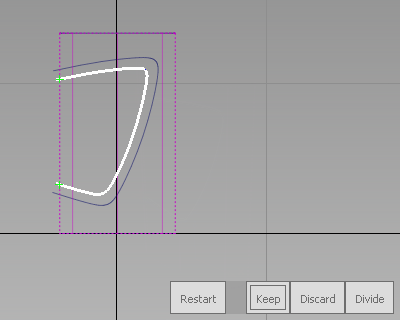

維持したいサーフェス部分（ラベル領域の内側の部分）をクリックします。それからウィンドウの右下コーナーに表示されるKeepをクリックします。

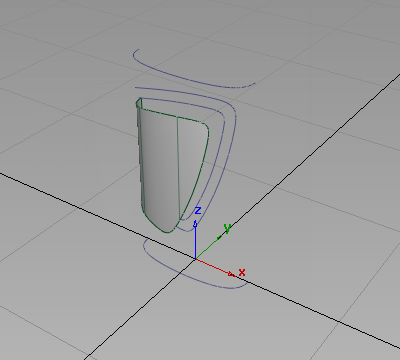

サーフェスがトリミングされます。
Perspective ビューに切り替え、diagnostic shading をオンにしてトリミングを確認します。
Bottle レイヤを表示し、新しいサーフェスをこのレイヤに割り当てます。
LabelCurvesレイヤを非表示にします。
