組合せ窓のグリッドのセルの固定サイズを指定するには

グリッド内のセルに対して特定のサイズを定義するには、次の手順を実行します。この場合、セルの数は、グリッドの長さまたは高さ(グリッドの分割方法によって異なる)によって決まります。

グリッドにセル寸法固定を指定するときに、グリッドセルを調整して余分な空間の量を調整する方法をコントロールすることができます。余分な空間は、組合せ窓の長さ(または高さ)がセルの固定サイズによって均等に分割できない場合に生じます。

[管理]タブ[スタイルと表示]パネル[スタイルマネージャ]をクリックします。
[建築オブジェクト][組合せ窓スタイル]を展開します。
注: あるいは、図面で組合せ窓を選択し、[組合せ窓]タブ [一般]パネル [スタイルを編集]ドロップダウン [組合せ窓スタイル]をクリックします。
組合せ窓スタイルを選択します。
[デザイン規則]タブをクリックします。
左ペインの[要素定義]の下にある[分割]を選択します。
分割定義を選択するかをクリックし、新しい分割定義を作成します。

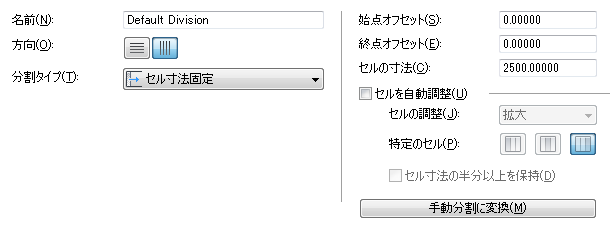

[分割タイプ]リストから、[セル寸法固定]を選択します。
[セルの寸法]ボックスで、セルのサイズを指定します。

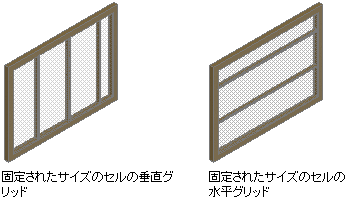

垂直グリッドを定義している場合、セルの寸法はマリオンからマリオンまでのセルの長さになります。水平グリッドを定義している場合、セルの寸法はセルの高さになります。

グリッドのオフセットを指定するには

方向	次のように操作します
水平<so>すいへい	[下面オフセット]または[上面オフセット]にオフセット距離を指定します。
垂直	[始点オフセット]または[終点オフセット]にオフセット距離を指定します。

ヒント: フレームの幅は、セルサイズの一部として計算されます。したがって、フレームに隣接するセルは、他のセルとは異なるサイズで表示される可能性があります。フレームの幅をセルサイズに含めたくないときは、グリッドのオフセットとして、フレームの幅に等しい値を指定します。

セル寸法固定を使用して組合せ窓を描くと、組合せ窓の終端と最後の完全なサイズのセルとの間に、余分な空間ができることがよくあります。

この余分な空間は、次のようにセルを調整することによって調整できます。

次の操作を行いたい場合...	次のように操作します...
グリッドセルに空間を追加するには	[セルを自動調整]を選択し、[セルの調整]で[拡大]を選択して、空間を追加する特定のセルを選択します。特定のセルは、自由に組み合わせて選択できます。
グリッドセルから空間を削除するには	[セルを自動調整]を選択し、[セルの調整]で[縮小]を選択して、空間を削除する特定のセルを選択します。特定のセルは、自由に組み合わせて選択できます。
