壁交差コンポーネントを延長するには

コンポーネントを延長することで、壁交差を修正するには、次の手順を使用します。延長境界は、線分、円弧、円、ポリライン、または壁コンポーネントのエッジです。

1. 変更対象の壁交差を持つ壁セグメントを選択します。
2. [壁]タブ [クリーンアップ]パネル [クリーンアップ インプレイス編集]をクリックします。

   壁スタイル インデックスに基づいて、最初の壁コンポーネントの頂点グリップとエッジ グリップが表示されます。

3. 延長するコンポーネントを選択します。

   一度に複数のコンポーネントを延長境界まで延長できます。[Esc]を押して、コンポーネントの選択を解除します。

4. [インプレイス編集]タブ [修正]パネル [延長]をクリックします。
5. 延長境界を選択します。
6. インプレイス編集セッションを終了します。

   次の操作を行いたい場合	次のように操作します
   インプレイス編集セッション中に加えた変更を破棄します。	[インプレイス編集]タブ [編集]パネル [キャンセル]をクリックします。
   インプレイス編集セッション中に加えた変更を保存します。	[インプレイス編集]タブ [編集]パネル [完了]をクリックします。

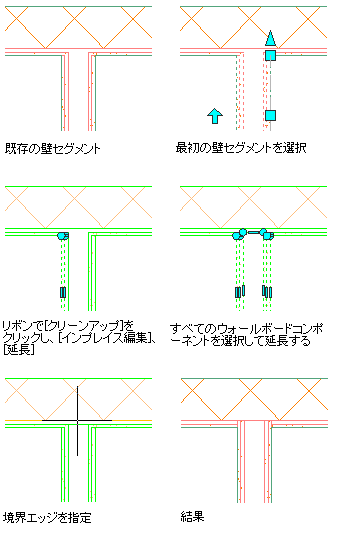

   次の例では、ウォールボード コンポーネントを延長境界であるコンクリート ブロック コンポーネントまで延長して、防火帯を作成しています。
