組合せ窓のセルの面材を変更するには、次の手順を実行します。たとえば、組合せ窓にシンプルなコンクリート パネルを一列に並べますが、一箇所だけはコンクリート パネルではなく丸い窓を配置するとします。このような場合は、複雑な組合せ窓の定義を作成するのではなく、面材の優先設定を使用する方が簡単です。
注: 面材割り当てを変更するには、セル マーカーが表示されている必要があります。また、面材定義を交換するには、新しい面材定義がカーテン ウォール スタイルにあらかじめ定義されていなければなりません。
- 面材を変更する組合せ窓を選択します。
-
をクリックします。 - 優先設定を作成するセルのマーカーを選択し、[Enter]を押します。

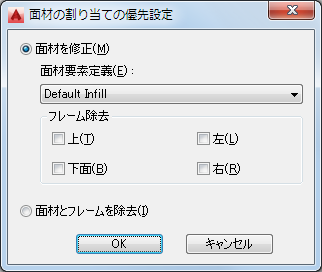

- 次のように、優先設定を作成します。
次の操作を行いたい場合... 次のように操作します... 既存の面材を別の面材と交換するには 一覧から新しい面材定義を選択します。 面材の周囲のフレームを 1 つまたは複数除去するには 除去するフレーム コンポーネントを選択します。たとえば、セルを変更して、パネル面材の代わりにドア面材を割り当てることができます。この場合、セルの下フレームを除去することをお勧めします。 面材全体とそのフレームを除去するには [面材とフレームを除去]を選択します。 注: この操作は、組合せ窓の外部に隣接する面材だけに有効です。 - [OK]をクリックします。
- 次のように、組合せ窓の優先設定を保存する場所を指定します。
次の操作を行いたい場合... 次のように操作します... この特定の組合せ窓にのみ優先設定を保存するには これ以上の手順は必要ありません。優先設定が組合せ窓に保存されます。 組合せ窓スタイルに優先設定を保存するには 組合せ窓を選択し、 をクリックします。 - 組合せ窓スタイルへの優先設定の保存を選択した場合は、組合せ窓を再度選択し、 [スタイルに保存]をクリックして、優先設定を保存する組合せ窓スタイルを決定します。
次の操作を行いたい場合 次のように操作します... 現在の組合せ窓スタイルに優先設定を保存するには [セルの優先設定をスタイルへ転送]を選択して、[OK]をクリックします。 新しい組合せ窓スタイルに優先設定を保存するには [セルの優先設定をスタイルへ転送]を選択して、[新規作成]をクリックします。次に、新しい組合せ窓スタイルの名前を入力して、[OK]をクリックします。 注: 面材の優先だけを作成した場合は、[セルの優先設定をスタイルへ転送]チェックボックスだけが利用可能になります。セル合成や、フレームまたはマリオン エッジの優先設定など、その他の優先設定も作成した場合は、対応するチェックボックスも利用可能になります。それらの設定変更もスタイルに保存するには、対応するチェックボックスも選択してください。スタイルに優先設定を何も保存しない場合は、
[スタイル デザイン規則に戻す]をクリックします。優先設定が組合せ窓に残されます。これらの優先設定は除去することができますが、組合せ窓スタイルには保存されません。
