カーテン ウォールの切断面を作成するには

カーテン ウォール スタイルの 1 つまたは複数の切断面のプロパティを指定するには、次の手順を実行します。切断面の表示プロパティは、図面の平面ビュー(プラン ビュー)で使用される表示レベル(プランなど)だけに適用されます。

プラン ビューでのカーテン ウォールの要素の表示を改善するため、切断面を作成することができます。メインの切断面には、包絡処理とハッチングが適用されます。プラン表示では、壁のコンポーネントとオブジェクトが各切断面の高さで表示されるときに、それらが表示されます。

  1. [管理]タブ [スタイルと表示]パネル [スタイル マネージャ]をクリックします
  2. [建築オブジェクト]を展開し、[カーテン ウォール スタイル]を展開します。
  3. 変更するカーテン ウォール スタイルを選択します。
  4. [表示プロパティ]タブをクリックします。
  5. [プラン]を選択して、 をクリックします。
    注: [切断面]タブは、[プラン]のようないくつかの表示レベルでのみ表示されます。
  6. [切断面]タブをクリックして、表示される切断面をカーテン ウォール スタイルの各表示レベルに設定します。
  7. [切断面の高さ]に値を入力して、ハッチングを有効にする切断面を指定します。
  8. 切断面を正確に定義するには、[追加]をクリックして、新しい切断面の高さを入力します。
    次の高さに切断面を追加した場合... 次のように操作します...

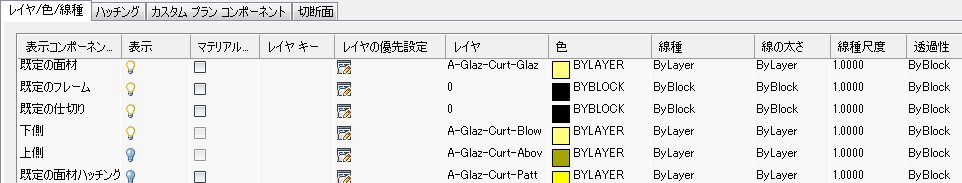

    [切断面の高さ]より低い位置 レイヤ/色/線種]タブの[切断面下]コンポーネントに指定されているプロパティを使ってオブジェクトが表示されます。
    [切断面の高さ]より高い位置 レイヤ/色/線種]タブの[切断面上]コンポーネントに指定されているプロパティを使ってオブジェクトが表示されます。

    [下側]コンポーネントと[上側]コンポーネント

    [除去]をクリックすると、追加した切断面が削除されます。

  9. [OK]を 2 回クリックします。
