壁交差コンポーネントから頂点を除去するには

コンポーネントから頂点を除去することで、壁交差を修正するには、次の手順を使用します。

1. 変更対象の壁交差を持つ壁セグメントを選択します。
2. [壁]タブ[クリーンアップ]パネル[クリーンアップ インプレイス編集]をクリックします。

   壁スタイル インデックスに基づいて、最初の壁コンポーネントの頂点グリップとエッジ グリップが表示されます。

3. 頂点を除去するコンポーネントを選択します。

   頂点を除去することができるのは、一度に 1 つのコンポーネントだけです。[Esc]を押して、コンポーネントの選択を解除します。

4. [インプレイス編集]タブ[輪郭]パネル[頂点を除去]をクリックします。
5. 除去する頂点を選択します。
6. インプレイス編集セッションを終了します。

   次の操作を行いたい場合	次のように操作します
   インプレイス編集セッション中に加えた変更を破棄します。	[インプレイス編集]タブ[編集]パネル[キャンセル]をクリックします。
   インプレイス編集セッション中に加えた変更を保存します。	[インプレイス編集]タブ[編集]パネル[完了]をクリックします。

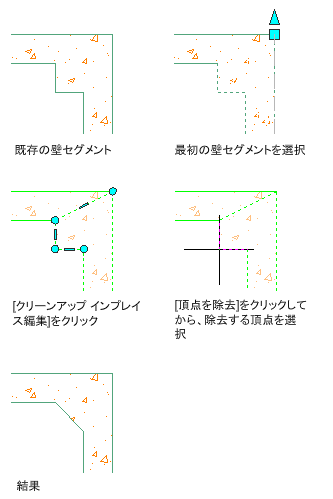

   次の例では、構造壁のコーナーから頂点を除去して、面取りの状態を作成しています。
