概要 - DIN 277 標準に基づいてスペースを計算する

DIN 277 は、ドイツおよびドイツ語を話す国の面積計算標準です。AutoCAD Architecture に含まれている DIN 277 標準には、DIN 277 規則のサブセットが含まれています。これについて次のセクションで説明します。

DIN 277 におけるスペースの分類

DIN 277 におけるスペース タイプの分類を次に示します。

Space Type_DIN	定義
A	屋根がある すべての側面が壁またはカーテン ウォールで完全に囲まれている 壁またはカーテン ウォールは、スペースの高さと同じかそれよりも高い(完全な高さの囲い)
B	屋根がある 壁またはカーテン ウォールで一部が囲まれている 1 つまたは複数の壁またはカーテン ウォールが、スペースよりも低い(部分的な高さの囲い)
C	屋根がない
外壁	外壁スペース

DIN 277 におけるネット面積タイプの分類を次に示します。

NetArea Type_DIN	使用方法
用途	生活、職務、製造、手工業、実験、保管、販売、教育、文化、健康管理などの用途
技術	作業室、機械室、給水設備、暖房装置室、電気室など
動線	ホール、廊下、階段、エレベータなど

AutoCAD オブジェクトの計算規則

閉じられたポリラインや矩形などの AutoCAD オブジェクトを使用して、自動調整スペースから差し引かれるスペースを生成することができます。これを行うと、たとえば、建築スペースを表したり、その反対に、利用できない領域を表すことができます。AutoCAD オブジェクトは、そのオブジェクトの動作をコントロールするように分類できないので、DIN 277 の AutoCAD オブジェクトによって形成された、差し引かれる囲まれたスペースには次の標準動作が適用されます。

• ネット面積: 囲まれた面積はネット面積から差し引かれます。
• グロス面積: 囲まれた面積はグロス面積から差し引かれません。

ネット面積の計算

ネット境界は壁の内部に作成されます。

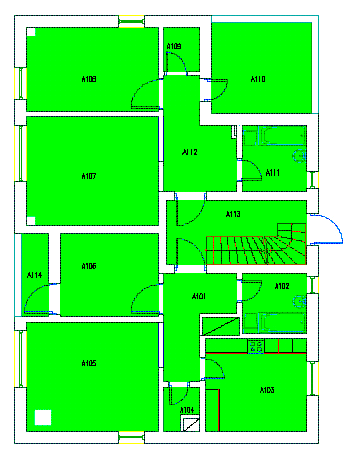

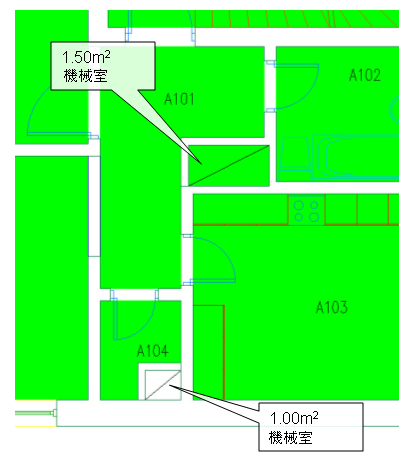

技術的スペース: 技術的スペースの面積が 1 m ² 以上の場合、ネット境界は壁の内部まで計算されます。 技術的スペースの面積が 1 m ² 未満の場合、スペースはネット境界を持たず、面積は構造上の面積として計算されます。

グロス面積の計算

グロス境界は、次の規則に従って作成されます。

グロス面積(Space Type_DIN A)
隣接するスペース	境界

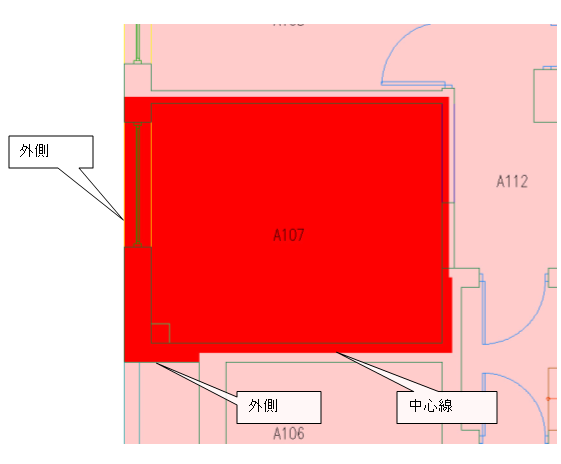

Space Type_DIN A	壁の中心線から計測
Space Type_DIN B または C、または隣接するスペースなし	壁の外側から計測
隣接するスペースの分類なし(指定なし)	壁の外側から計測

グロス面積(Space Type_DIN B)
隣接するスペース	境界

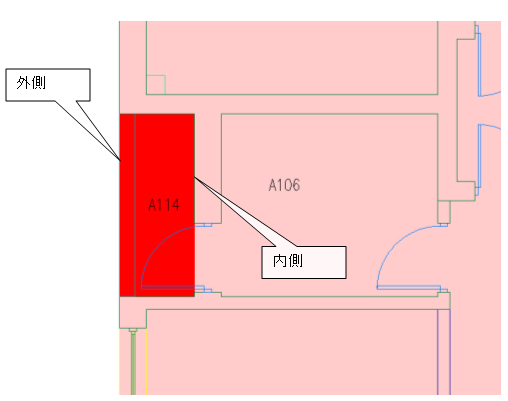

Space Type_DIN A	壁の内側から計測
Space Type_DIN B	壁の中心線から計測
Space Type_DIN C、または隣接するスペースなし	壁の外側から計測
隣接するスペースの分類なし(指定なし)	壁の外側から計測

グロス面積(SpaceType_DIN C)
隣接するスペース	境界

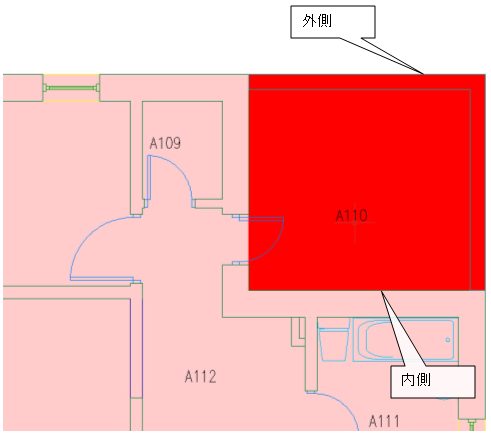

Space Type_DIN A または B	壁の内側から計測
Space Type_DIN C	壁の中心線から計測
隣接するスペースなし	壁の外側から計測
隣接するスペースの分類なし(指定なし)	壁の外側から計測
