カーテン ウォール面材の優先設定を作成するには

カーテン ウォール セルの面材を変更するには、次の手順を実行します。

たとえば、カーテン ウォールにシンプル コンクリート パネルの行が配置されていて、コンクリート パネルの代わりに 1 箇所だけ丸い窓に変更するとします。この場合は、複雑なカーテン ウォール ユニット定義を作成しないで、面材の優先設定を使用する方が簡単です。

注: 面材割り当てを変更するには、セル マーカーが表示されている必要があります。

面材定義を交換するには、新しい面材定義がカーテン ウォール スタイルにあらかじめ定義されていなければなりません。

1. 面材を変更するカーテン ウォールを選択します。
2. [カーテン ウォール]タブ [修正]パネル [面材]ドロップダウン [割り当ての優先設定]をクリックします。
3. 優先設定を作成するセルのマーカーを選択し、[Enter]を押します。

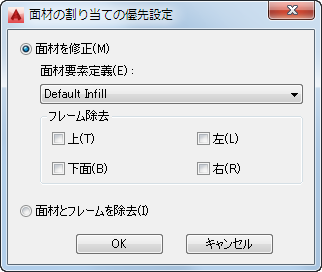

4. 優先設定を作成します。

   次の操作を行いたい場合	次のように操作します
   既存の面材を別の面材と交換するには	一覧から新しい面材定義を選択します。
   面材の周囲のフレームを 1 つまたは複数除去するには	除去するフレーム コンポーネントを選択します。たとえば、セルを変更して、パネル面材の代わりにドア面材を割り当てることができます。この場合、セルの下フレームを除去することをお勧めします。
   面材全体とそのフレームを除去するには	[面材とフレームを除去]を選択します。 注: この操作は、カーテン ウォールの外壁と接する面材に対してのみ有効です。

5. [OK]をクリックします。
6. カーテン ウォールの優先設定を保存する場所を指定します。

   次の操作を行いたい場合...	次のように操作します
   上書きをこのカーテン ウォールにのみ保存するには	これ以上の手順は必要ありません。優先設定は、このカーテン ウォールに保存されます。
   上書きをカーテン ウォール スタイルに保存するには	カーテン ウォールを選択し、 [カーテン ウォール]タブ [修正]パネル [デザイン規則]ドロップダウン [オブジェクトに転送]をクリックします。

7. カーテン ウォール スタイルへの優先設定の保存を選択した場合は、 [カーテン ウォール]タブ [修正]パネル [デザイン規則]ドロップダウン [スタイルに保存]をクリックします。次は、優先設定を保存するカーテン ウォール スタイルを決定します。

   次の操作を行いたい場合...	次のように操作します
   上書きを現在のカーテン ウォール スタイルに保存するには	[セルの優先設定をスタイルへ転送]を選択して、[OK]をクリックします。 注: 面材の優先だけを作成した場合は、[セルの優先設定をスタイルへ転送]チェックボックスだけが利用可能になります。セル合成や、フレームまたはマリオン エッジの優先設定など、その他の優先設定も作成した場合は、対応するチェックボックスも利用可能になります。それらの設定変更もスタイルに保存するには、対応するチェックボックスも選択してください。
   上書きを新しいカーテン ウォール スタイルに保存するには	[セルの優先設定をスタイルへ転送]を選択して、[新規作成]をクリックします。次に、新しいカーテン ウォール スタイルの名前を入力して、[OK]をクリックします。 注: 面材の優先だけを作成した場合は、[セルの優先設定をスタイルへ転送]チェックボックスだけが利用可能になります。セル合成や、フレームまたはマリオン エッジの優先設定など、その他の優先設定も作成した場合は、対応するチェックボックスも利用可能になります。それらの設定変更もスタイルに保存するには、対応するチェックボックスも選択してください。

   注: スタイルに優先設定を何も保存しない場合、 [カーテン ウォール]タブ [修正]パネル [デザイン規則]ドロップダウン [スタイル デザイン規則に戻す]をクリックします。 この優先設定は、カーテン ウォール上に残っています(除去することもできます)が、カーテン ウォール スタイルには保存されません。
