壁交差コンポーネントのエッジを非表示にするには

壁コンポーネントのエッジを非表示にすることで、壁交差を修正するには、次の手順を使用します。これは、正しく表示されないコンポーネント エッジを持つ交差の状態がある場合に役立ちます。

1. 変更対象の壁交差を持つ壁セグメントを選択します。
2. [壁]タブ [クリーンアップ]パネル [クリーンアップ インプレイス編集]をクリックします。

   壁スタイル インデックスに基づいて、最初の壁コンポーネントの頂点グリップとエッジ グリップが表示されます。

3. 非表示にするエッジが存在するコンポーネントを選択します。

   一度に非表示にできるのは、 1 つのコンポーネンのエッジだけです。[Esc]を押して、コンポーネントの選択を解除します。

4. [インプレイス編集]タブ [輪郭]パネル [エッジを非表示]をクリックします。
5. 非表示にするコンポーネント エッジを選択します。
6. インプレイス編集セッションを終了します。

   次の操作を行いたい場合	次のように操作します
   インプレイス編集セッション中に加えた変更を破棄します。	[インプレイス編集]タブ [編集]パネル [キャンセル]をクリックします。
   インプレイス編集セッション中に加えた変更を保存します。	[インプレイス編集]タブ [編集]パネル [完了]をクリックします。

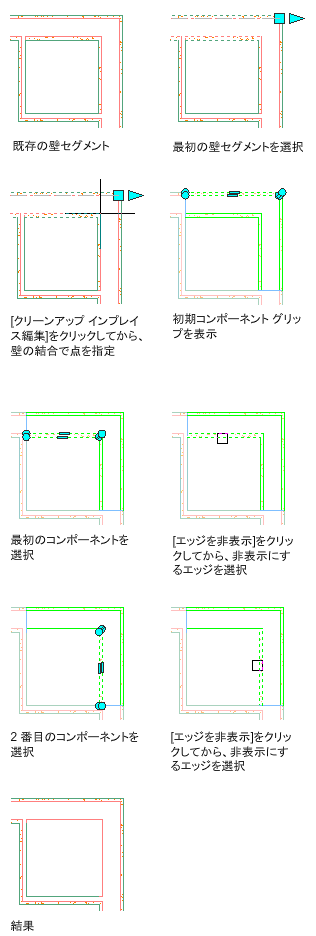

   次の例では、ウォールボード コンポーネントのエッジを非表示にして、内側のコーナーの状態を作成しています。
